Dinamometro della serie PCE-FB
dinamometro per prove di trazione e compressione / memoria interna / memory card mini-SD / display grafico / valori limite / funzione peak / interfaccia USB / software incluso

Il dinamometro per misure di trazione e compressione è disponibile in due versioni a seconda del range di misura, lo strumento può avere una cella di carico interna o esterna a seconda del range di misura prescelto. Il dinamometro della serie PCE-FB è un misuratore portatile che può essere montato su uno stativo. Per le misure di forza superiori a 500 N lo strumento ha una cella di carico esterna a forma di S,  che viene consegnata con un cavo di tre metri di lunghezza. Lo strumento ha due velocità regolabili: 10 Hz o 40 Hz che rendono più facile effettuare le registrazioni in tempo reale delle forze di trazione e compressione. Il dinamometro può salvare i dati in una mini scheda SD o direttamente nel computer, questa operazione può essere effettuata manualmente o automaticamente. Si possono anche analizzare i dati alla fine dell'operazione. Per la valutazione, il dinamometro per prove di trazione e compressione offre un'analisi statistica nel display. Informazioni come la frequenza delle misure, la forza totale, la forza media, il valore max, il valore min. o i singoli dati, si usano per fare una presentazione grafica come istogramma o diagramma. Per ulteriori informazioni sul dinamometro della serie PCE-FB si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi dinamometri e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Dinamometro per misure di trazione e
  compressione
- Range di misura: fino a 150 kN (150.000 N)
- Max. 0,1% margine d'errore del range di
  misura
- Frequenza di campionamento selezionabile
  (10 Hz / 40 Hz)
- Memoria interna e slot per scheda mini SD
- Archiviazione dati manuale e automatica
- Funzione PEAK (Min. / Max.)

- Funzione valori limite
- Analisi grafica statistica
- Display grafico con regolazione automatica
- Menu: tedesco, inglese, spagnolo
- Software di valutazione incluso
- Interfaccia USB e RS-232
- Sovraccarico max. del 20%
- Alimentazione a batteria o con trasformatore
- Calibrazione con pesi esterni

Dinamometro della serie PCE-FB con cella di carico interna

Dinamometro della serie PCE-FB K con cella di carico esterna

Specifiche tecniche

Dinamometro con cella di carico interna
PCE-FB 5
PCE-FB 10
PCE-FB 20
PCE-FB 50
PCE-FB 200
PCE-FB 500

Range di misura / Risoluzione
5 N (0,5 kg) / 0,001 N (0,1 g)
10 N (1 kg) / 0,002 N (0,2 g)
20 N (2 kg) / 0,05 N (0,5 g)
50 N (5 kg) / 0,01 N (1 g)
200 N (20 kg) / 0,05 N (5 g)
500 N (50 kg) / 0,10 N (10 g)

Dinamometro con cella di carico esterna
PCE-FB 1K
PCE-FB 2K
PCE-FB 5K
PCE-FB 10K
PCE-FB 50K
PCE-FB 100K
PCE-FB 150K

Range di misura / Risoluzione
1.000 N (100 kg)  /  0,2 N ( 20 g)
2.000 N (200 kg)  /  0,5 N ( 50 g)
5.000 N (500 kg)  /  1 N (100 g)
10.000 N (1.000 kg)  /  2 N ( 200 g)
50.000 N (5.000 kg)  /  10 N ( 1 kg)
100.000 N (10.000 kg)  /  20 N ( 2 kg)
150.000 N (15.000 kg)  /  50 N ( 5 kg)

Precisione

±0,1 % del range di misura

Zona gravitazionale

regolata manualmente o attraverso dati GPS

Unità di misura

N, g, lb, oz, kg, kgf, lbf, ozf

Calibrazione

possibile con peso esterno F2

Sovraccarica max.

+/- 20%  oltre il range di misura

Frequenza di campionamento

10 valori / sec. o 40 valori / sec.

Funzioni di misura

misura di trazione e compressione / funzione PEAK (MIN - MAX Hold) / misura con valori limite / misura in tempo reale con software

Display

display grafico 61 x 34 mm / orientamento automatico del display / retroilluminazione

Menù

multilingue: inglese / tedesco / spagnolo

Memoria

memoria interna e memory card mini-SD.
(la memoria interna è limitata per 6.400 misure archiviate)

Archiviazione

manuale - premendo un pulsante
automatica - 0,025 s - 99,9 s (regolabile)

Interfaccia

RS-232 a 9-poli e USB
Opzionale: uscita contatto
MIN / MAX / OK (vedere sotto) + 1 ingresso

Software

software per valutazione e controllo incluso

Condizioni ambientali

- 10 °C...40 °C

Alimentazione

4x batterie Ni-MH 2700 mAh AA (sostituibili) o con alimentatore ~230 V/12 V; 1,2 A incluso.
funzione di auto spegnimento regolabile

Durata batterie

ca. 20 ore (senza retroilluminazione ca. 45 ore)

Dimensioni strumento

210 x 110 x 40 mm

Dimensioni cella di carico interna

11 mm lunghezza, M6 x 9 mm

Lunghezza cavo della cella di carico esterna

ca. 3 m

Peso senza cella di carico

ca. 400 g (senza batterie)

Visualizzazione del display del dinamometro per forze di trazione e compressione

Con una semplice occhiata può vedere le informazioni del display: stato della batteria, frequenza di campionamento, valore minimo e massimo

Rappresentazione delle misure in forma di grafico con possibilità di consultare individualmente i dati registrati dal dinamometro

Rappresentazione della distribuzione di frequenza del dinamometro della serie PCE-FB

8 posizioni di memoria da 800 misure che possono essere identificate individualmente

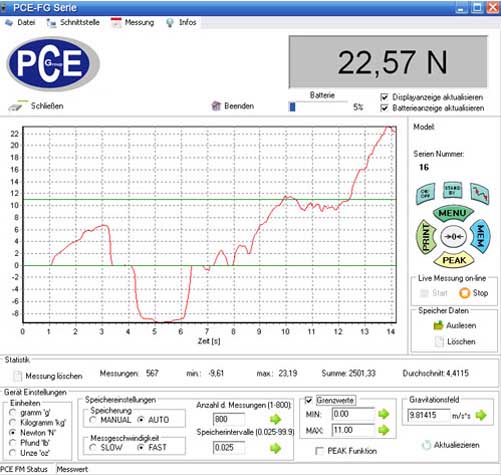

Software del dinamometro della serie PCE-FB


Il dinamometro PCE-FB per misure di trazione e compressione si consegna con il software. Le misure effettuate con il dinamometro si possono visualizzare e controllare usando questo software. La prova effettuata visualizza la misura delle forze di trazione e compressione entro i limiti stabiliti. Nella parte inferiore può trovare l'analisi statistica delle misure precedenti con il valore minimo, massimo, medio ecc., cosi come le configurazioni del dinamometro serie PCE-FB.

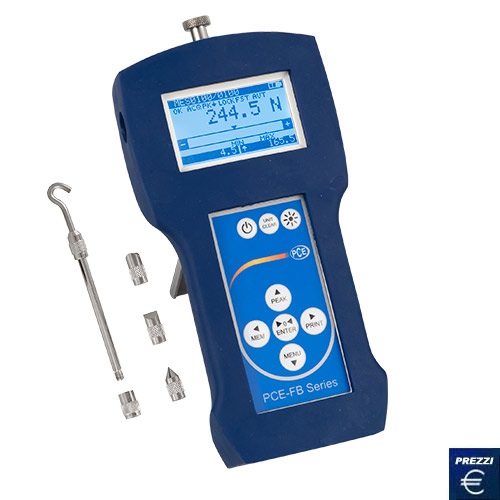

Dinamometro della serie PCE-FB con cella di carico interna per forze di trazione e compressione

Dinamometro della serie PCE-FB con cella di carico esterna per forze di trazione e compressione

Parte posteriore del dinamometro della serie PCE-FB con cella di carico interna. Si può vedere il vano batterie e il sistema di fissaggio a 4 viti

Connessione del dinamometro della serie PCE-FB per trazione e compressione

Contenuto della spedizione (a seconda del modello)

Dinamometro serie PCE-FB con cella di carico interna
1 x Dinamometro serie PCE-FB (a seconda
      del modello)
1 x Adattatore con testa filettata
1 x Adattatore con testa piatta
1 x Adattatore arrotondato
1 x Adattatore a gancio
1 x Adattatore sferico
1 x Asta di prolunga (90 mm)
1 x Software per valutazione e controllo
      compreso cavo RS-232
1 x Alimentatore
1 x Valigetta
1 x Istruzioni per l'uso

Dinamometro serie PCE-FB K con cella di carico esterna
1 x Dinamometro serie PCE-FB K (a seconda
      del modello)
1 x Cella di carico esterna con perni
1 x Alimentatore
1 x Software per valutazione e controllo
      compreso cavo RS-232
2 x Valigetta
1 x Istruzioni per l'uso

ATTENZIONE: Le celle di carico esterne a partire da 100 kN sono fornite SENZA perni

Accessori opzionali

Certificato / taratura ISO
Taratura di laboratorio e certificato secondo gli standard dell'ISO 9000 e seguenti per il dinamometro per trazione e compressione della serie PCE-FB. Nel documento vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

I certificati di calibratura si emettono specificatamente per il cliente e pertanto sono esenti del diritto di recesso.

Uscita contatto
Il dinamometro può essere dotato di una uscita a contatto o un’uscita con separazione galvanica. Questo significa che può commutare il contatto per il valore limite precedentemente impostato MIN / OK / MAX. Il contatto può essere a forma di impulso o continuo. Si implementa anche un ingresso commutato che consente, ad esempio, di attivare la registrazione dei dati (IN-/+).

Uscita Open Collector (OC), si collega alla massa -GND.
I max=25mA / U nom=24V (PIN 2/3/4/5)

Range tensione di ingresso IN(+) / IN(-): U in=12-18V / I in max=50mA (PIN 1/6).

Nº Art.  AF-TSD

Piastre di adattamento per gli stativi
Dato che i nostri stativi sono progettati per essere usati con differenti dinamometri, sono necessarie piastre di adattamento per assicurare che il dinamometro sia correttamente fissato allo stativo.

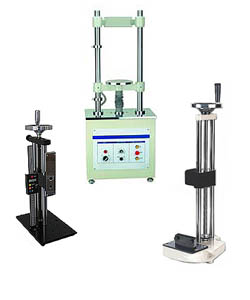

Stativo
Questo dinamometro può essere usato con tutti e tre gli stativi disponibili. Due stativi sono dotati di una manopola e il terzo è motorizzato. L'uso di uno stativo ha senso quando per esempio di effettuano verifiche giornaliere del materiale in un laboratorio e se si vogliono mantenere le stesse condizioni (escludendo errori umani).

Può vedere la scheda tecnica dei differenti stativi in questo link: stativo.

O vedere i dettagli degli stativi nella descrizione corrispondente della categoria online dinamometri.

Adattatore RS-232 a USB
Il software del dinamometro include il cavo RS-232 (9 poli). Se il PC o portatile non ha una porta RS-232 disponibile dovrà in tal caso utilizzare questo adattatore da RS-232 a USB per poter collegare lo strumento.
