Misuratore di potenza multifunzione PCE-PA6000
misuratore di potenza di tipo universale con interfaccia RS 232
 e software di verifica per analizzare la potenza utilizzata

Il misuratore di potenza PCE-PA6000 è uno strumento da tavolo che misura la potenza effettiva, la potenza apparente, il fattore di potenza, il consumo energetico, la corrente e la tensione alternata, la corrente e la tensione continua, la resistenza e la frequenza. La misura della corrente e della potenza possono essere effettuate direttamente con i cavi di verifica compresi nella spedizione o indirettamente con le pinze per corrente. Il misuratore di potenza offre inoltre la possibilità di collegare convertitori di corrente industriali con una relazione di trasmissione di 100/5 A o di 1000/5 A. L'ampio display LCD di facile lettura da 93 x 52 mm visualizza diversi risultati contemporaneamente, p.e. watt, cos φ, AC V, AC A. Con l'adattatore di corrente opzionale PCE-PA ADP può collegare strumenti con prese di terra (fino a 16 AC A) per effettuare misure ed analisi. Lo strumento ha un'interfaccia dati RS-232, con il software potrà effettuare il trasferimento dei dati al PC per poter elaborarli e conservare più comodamente. E' per ciò che questo strumento è ideale per essere utilizzato nelle officine o per misurare la potenza, così come per rilevare errori e guasti negli strumenti. Per ulteriori informazioni sul misuratore di potenza multifunzione PCE-PA6000 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi misuratori di potenza e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

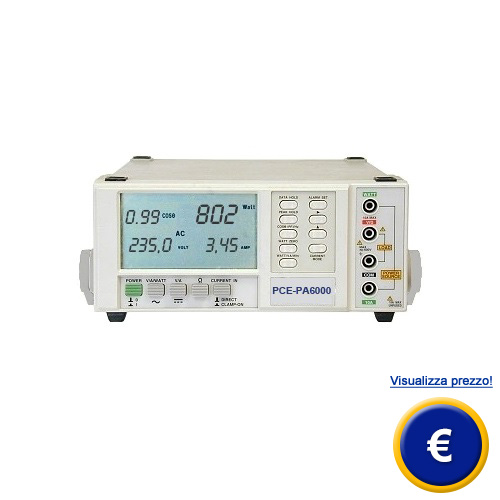

Misuratore di potenza PCE-PA6000

- Misura della corrente diretta collegando una
  testina rivelatrice o una pinze di corrente
- Misura della potenza effetiva e apparente
- Misura del fattore di potenza
- Misura del consumo energico (kWh)

- Salvataggio dei valori / valore massimo
- Funzione Hold / allarme High / Low
- Interfaccia RS-232
- Alimentazione mediante rete o batterie
- Sicurezza IEC-1010-1; CAT II 600 V

L'immagine mostra l'adattatore di corrente opzionale PCE-PA-ADP

- Adattatore per pinza amperometrica
  Adattatore per misure indirette di corrente fino a
  1000A senza interruzione del conduttore.
  - Range: 200 / 1000 DC A / AC A
  - Precisione: ± 1,5 / 2 %
  - DC A regolazione a zero
  - Dimensioni: 190 x 64 x 33 mm
  - Diametro max. del conduttore: 33,5 mm

Software per il misuratore di potenza
PCE-PA6000.

Altra immagine del software per il misuratore di potenza PCE-PA6000.

Le immagini superiori mostrano il software di analisi che viene inviato con il misuratore di potenza. Possono essere rappresentati simultaneamente fino a 4 valori di misura e l'indicatore grafico permette di effettuare comodamente registrazioni di lunga durata che potranno essere stimate a posteriori.

Specifiche tecniche

Funzione

Range di misura; Precisione; Risoluzione

Analizzatore della potenza reale (AC, potenza del valore reale), misura diretta

1 W ... 6 kW; 1 W; ±1,5 % + 1 dgt.

Misura della potenza reale (AC, potenza del valore reale), con adattatore esterno o convertitore di corrente

1 W ... 999,9 kW; 1 W; ±1,5 % + 1 dgt.

Misura della potenza apparente (AC)

0,01 VA ... 9,999 kVA; 0,01 VA; ±1,5 % +1 dgt.

Fattore della potenza (cos φ)

0,00 ... 1,00; 0,01; ±1,5 % + 2 dgt.

Contatore di KWh

0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.

AC V / DC V

0,1 V ... 600 V; 0,1 / 1 V; ±1 % + 1 dgt.

AC A eff/rms
DC A eff/rms

diretta max. 10 A; 10 mA, con testina rivelatrice max. 1000 A;1 A; ±1 % + 1 dgt.

AC A con pinze

fino a 2000 A (a seconda delle pinze)

Frequenza

10,0 ... 999 Hz; 0,1 Hz; 1 % + 1 dgt.

Ohm

1 Ω ... 19,99 kΩ; 1 / 10 Ω; ±1 % +1 dgt.

Display

LCD multifunzione da  93 x 52 mm

Temperatura ambientale

max. 80 % H.r. / 0 ... +50 °C

Alimentazione

6 batterie AA a 1,5 V o con trasformatore di rete

Dimensioni

280 x 210 x 90 mm

Peso

1600 g

Esempi di uso

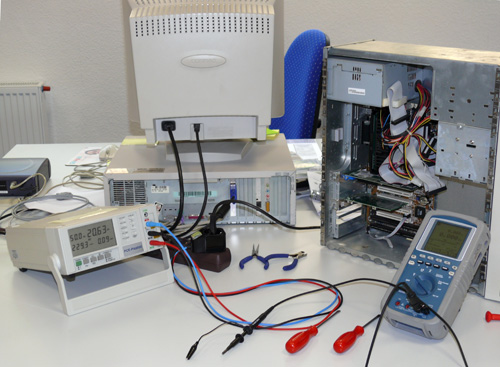

Nell'immagine in alto può vedere il misuratore di potenza PCE-PA6000 nella riparazione di un computer. Utilizzando l'adattatore di corrente possiamo effettuare misure di consumo e misure di potenza rapidamente senza necessità di utilizzare molti cavi e in sicurezza riguardo alle tensioni di contatto.

Qui può vedere l'ampio display LCD del misuratore di potenza che dà multiple informazioni. Possono essere mostrati fino a 4 valori di misura simultaneamente. La modalità di indicazione dipende dalla funzione data.

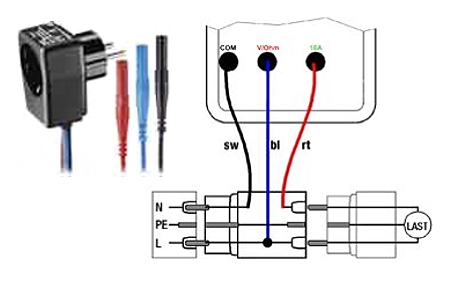

Inoltre può apprezzare perfettamente l'adattatore di corrente opzionale. È necessario solatnto introdurre l'adattatore nella presa e collegare l'apparato con la presa di terra a questo adattatore.

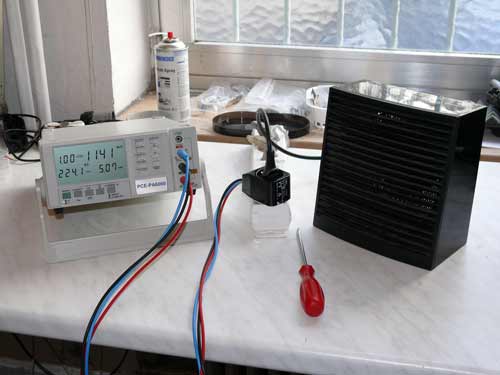

In questo caso si tenta di rilevare la potenza calorica di un ventilatore termico una volta riparato con il nostro misuratore di potenza PCE-PA6000. Può anche vedere che questo misuratore è molto utile, poiché ha un utilizzo molto semplice con massima sicurezza, senza doversi trovare con estremi dei cavi aperti. Con il misuratore di potenza potrà controllare direttamente ogni tipo di piccoli elettrodomestici fino a 16 A come anche strumenti ad alto consumo (con pinze o convertitori di corrente).

Contenuto della spedizione
1 x misuratore di potenza PCE-PA6000, 1 x cavi di scorta, 1 x cavo RS-232, 1 x software di analisi, 6 x batterie ed istruzioni per l'uso

Accessori opzionali
- Adattatore di corrente per misurare carice elettriche con una presa di terra in un modo molto
  rapido e sicuro
- Certificato ISO emesso da un laboratorio esterno accreditato
- Trasformatore di rete per essere misure di lunga durata

Principio di misura della potenza


Sviluppo della corrente, della tensione e della potenza come grandezze sinusoidali

Definizioni di interesse:
Nelle misure di potenza su reti in tensione continua la potenza si calcola facilmente mediante la formula P=U * I, cioè, il prodotto della tensione elettrica U e la corrente elettrica I. Se si dà un angolo di fase tra la corrente e la tensione nelle tensioni alternate (p.e. tensione alternata di 50 Hz) dovrà tenerne di conto al momento di misurare la potenza effettiva.
Il misuratore di potenza visualizza un segnale di corrente e di tensione per misurare la potenza elettrica combinata. La grandezza indicata P (potenza effettiva) corrisponde al prodotto di entrambe le grandezze, come si rappresentava prima.
Nella pratica si differenziano tre tipi di potenza:
-Potenza apparente S misurata in VA
-Potenza effettiva (e potenza continua) P
 misurata in W (Watt)
-Potenza reattiva Q misurata in VAR (Volt-
 Ampere- Reactive)
