Trasmettitore di pressione PT-LE
trasmettitore di pressione lineare per la pressione differenziale / adatto per striscia di montaggio / con contatto di comando / selezione di uscita analogica / funzione del range di misurazione

Il trasmettitore di pressione digitale serie PT-LE permette una conversione lineare di pressioni differenziali positive e negative con selezione dei segnali normalizzati che ha a disposizione da 0 a 20 mA, 4 a 20 mA e 0 a 10 V. La parte chiave del trasmettitore di pressione è un trasduttore ad effetto  piezoresistivo. Campi tipici di applicazione sono i sistemi di ventilazione e climatizzazione. Il tipo di protezione IP 65 le permette un uso in ambienti industriali. L'azzeramento si effettua mediante un'entrata separata. L'uscita relè si attiva quando si supera la soglia previamente regolata. Può richiedere il trasmettitore di pressione nella versione con display. Nel caso che abbia domande tecniche da fare su questo trasmettitore di pressione si metta in contatto con noi al numero di telefono: +39 0583 975114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo trasmettitore di pressione e su qualsiasi prodotto dei nostri sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

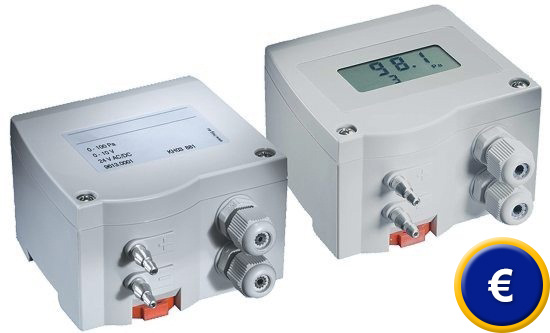

Trasmettitore di pressione PT-LE

- Per pressioni differenziali positive e negative
- Adatto per strisce di montaggio
- Selezione del range di misurazione e segnale
  di uscita

- Scarsa influenza della temperatura
- Tipo di protezione IP 65
- Con uscita relè

Specifiche tecniche

Range di misurazione (selezionabile)

100 / 250 / 500 / 1000 Pa o
250 / 500 / 1000 /2500 Pa

Incertezza della misura

≤ 60 Pa: ± (0,3 Pa + 0,5 % del valore finale)
>60 Pa: ± (0,3 Pa + 2 % del valore finale)

Uscita

0 ... 10 V (RL ≥ 50 kΩ)
0 ... 20 mA (RL ≤ 50 Ω)
4 ... 20 mA (RL ≤ 500 Ω)

Alimentazione

24 V AC/DC

Scarto dello zero assoluto / temperatura

0,1 % / K

Contatti di comando opzionali

1 relè inversore
max. 230 VAC, 6 A

Capacità di sovraccarica

12 volte il valore di misura in range di misurazione ≤ 20 kPa
4 volte il valore di misura in range di misurazione ≤ 30 kPa

Medio

aria e gas non aggressivi

pressione max. della installazione

10 kPa in range di misurazione ≤ 10 kPa in range di misurazione superiori a 10 kPa max. pressione nominale del sensore

Tempo di risposta del sensore

20 ms

Tempo di stabilizzazione

20; 30; 60; 120; 240; 480; 960 ms
1,95; 38,8 s

Temperatura operativa

+10 ...+60 ºC

Temperatura durante inattività

-10 ... +70 ºC

Potenza assorbita

ca. 1 VA

Connessione del cavo

2 x M12

Connettori

per tubo NW 6 mm

Tipo di protezione

IP 65

Contenuto della spedizione
1 x trasmettitore di pressione PT-LE, istruzioni
