I calibri a corsoio digitali si utilizzano per misurare le lunghezze e dispongono anche di due punte per le misure interne ed esterne. Quando i calibri a corsoio hanno una vite di bloccaggio, questi si possono usare come sagome regolabili. La misura con il calibro è un procedimento di misura diretto. I calibri a corsoio hanno alcuni vantaggi rispetto ad altri metodi di misura, in primo luogo la loro costruzione è molto robusta e allo stesso tempo sono molto facili da usare. Può effettuare differenti misure in modo rapido e in differenti luoghi. Per ulteriori informazioni sui calibri a corsoio si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi calibri a corsoio e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Attualmente abbiamo a disposizione un assortimento di calibri a corsoio dei seguenti produttori:

Potrà trovare le specifiche tecniche dei calibri a corsoio in uno dei seguenti link:

- Calibri a corsoio LC
(digitali, semplici, alta qualità, display digitale, fino a 150 mm)

- Calibri a corsoio PCE-DCP 200N
(calibri a corsoio digitali semplici con regolazione di precisione, vite per bloccaggio e asta per profondità)

- Calibri a corsoio PCE-DCP 150I
(digitali, per scanalature interni ed agoaspirazioni, con valigetta di plastica)

- Calibri a corsoio PCE-DCP 300B
(digitali, ampio display a sei cifre, becche rivolte verso l'esterne)

- Calibri a corsoio Insize serie 1108
(digitali, risoluzione 0,01 mm, rullo di regolazione, range di misura fino a 300 mm)

- Calibri a corsoio PCE-DCP 150S
(digitali, per misurare profondità nelle perforazioni)

- Calibri a corsoio Insize serie 1108W
(senza rullo di regolazione, range di misura fino a 300 mm, display di facile lettura, risoluzione 0,01 mm)

- Calibri a corsoio Insize serie 1109
(con rullo di regolazione, range di misura fino a 150 mm, display di facile lettura, risoluzione 0,01 mm)

- Calibri a corsoio Insize serie 1109W
(senza rullo di regolazione, range di misura fino a 150 mm, display di facile lettura, risoluzione 0,01 mm)

- Calibri a corsoio serie 2110
(per applicazioni all'interno e ristrutturazioni, facile da usare, range di misura fino a 60 cm o 100 cm)

- Calibri a corsoio Insize serie 1111
(design compatto, range di misura fino a 100 mm, risoluzione 0,01 mm, norma DIN862)

- Calibri a corsoio Insize serie 1118B
(digitali, range di misura fino a 300 mm, rullo di regolazione, protezione IP67, acciaio inox)

- Calibri a corsoio Insize serie 1118BW
(digitali, range di misura fino a 300 mm, senza rullo di regolazione, protezione IP67)

- Calibri a corsoio Insize serie 1139
(plastica dura, range di misura fino a 150 mm, risoluzione 0,01 mm, unità di misura in mm/inch)

- Calibri a corsoio Insize 1311
(digitali, resistenti agli urti, in acciaio inox, range di misura fino a 150 mm)

- Calibri a corsoio Insize serie 1312
(digitali, resistenti agli urti, in acciaio inox, range di misura fino a 300 mm)

- Calibri a corsoio Insize serie 1306
(conformi alla norma DIN862, protezione IP67, range di misura fino a 1000 mm, acciaio inox)

- Calibri a corsoio serie LA
(digitali, per l'installazione di macchinari e strumenti, 0... 300 mm)

- Calibri a corsoio serie LB
(digitali semplici con interfaccia RS-232, fino a 500 mm)

Calibri a corsosio
I calibri a corsoio digitali offrono, in comparazione con i modelli convenzionali, una lettura più semplice dei valori di misura. Grazie al loro ampio display si possono evitare errori di parallasse. I calibri a corsoio digitali offrono una precisione migliore rispetto ad i calibri a corsoio nonius.

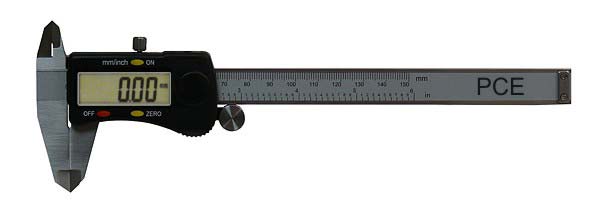

Calibri digitali a corsoio

Processo di misura
Prema il tasto ON / OFF per mettere in funzione il calibro a corsoio.
Prema il tasto inch/mm per selezionare l'unità di misura desiderata.
Muova l'estremità scorrevole fino alla posizione desiderata.
Prema il tasto ZERO. La misura viene effettuata muovendo l'estremità scorrevole. Il valore viene mostrato in modo continuo sul display.

Funzioni dei calibri a corsoio
Cambio dell'indicazione da millimetri a inch e viceversa in qualsiasi posizione (tasto inch/mm). Azzeramento del display in qualsiasi posizione. Misure di differenza e controllo (tasto ZERO).

Cambio della batteria
Quando ci si accorge che la lettura del display comincia ad essere debole, oppure se il display non indica nulla, allora si devono sostituire le pile. Per farlo deve togliere il coperchio del comparto della batteria in direzione della freccia, e di seguito tirare il coperchio verso l'alto. I calibri a corsoio funzionano con batterie tipo SR44.

Soluzione dei problemi.
Nel caso che abbia problemi con il display dovrà prima di tutto sostituire la batteria. Se il problema persiste, dovrà togliere la batteria dal comparto della batteria e pulire i contatti. Se i calibri a corsoio mostrano un valore fisso nonostante si muova l'estremità scorrevole, probabilmente l'elettronica è danneggiata. In tal caso, deve togliere la batteria e settare il calibro a zero.

Parti dei calibri a corsoio.
I calibri a corsoio dispongono di un indicatore sulla parte mobile e di una scala sulla parte fissa, usandoli entrambi otteniamo la misura. Questi calibri a corsoio permettono di apprezzare lunghezza di 1/10, 1/20 e 1/50 di millimetro utilizzando il nonio. I calibri a corsoio, mediante pezzi speciali, permettono di misurare dimensioni interne e profondità. Possiedono due scale: l'inferiore millimetrica ed la superiore in pollici. Le parti o componenti dei calibri a corsoio sono:

- Bavagli per misure esterne
- Bavagli per misure interne
- Coliza per misura di profondità
- Scala con divisioni in centimetri e millimetri
- Scala con divisioni in pollici e frazioni di pollice
- Nonio per la lettura delle frazioni di millimetri in cui sia diviso
- Nonio per la lettura delle frazioni di pollice in cui sia diviso
- Bottone di scivolamento e freno

Informazioni generiche
La maggior parte dei calibri a corsoio hanno nella parte posteriore una tavola nella quale può leggere i diametri dei fori associati alle varie dimensioni delle viti. La misura col calibri a corsoio fa parte dei metodi diretti di misura, poiché la grandezza di ingresso ed uscita sono identiche, in questo caso la lunghezza.

Vantaggi del calibri a corsoio:

- Costruzione robusta
- Misura istantanea
- Economico
- Utilizzo semplice

Svantaggi in paragone con altri strumenti di misura:

- L'incertezza è maggiore che la risoluzione dello schermo
- La riproducibilità è peggiore che quella di un strumento con una forza di misura costante (micrometro) comparatore meccanico
