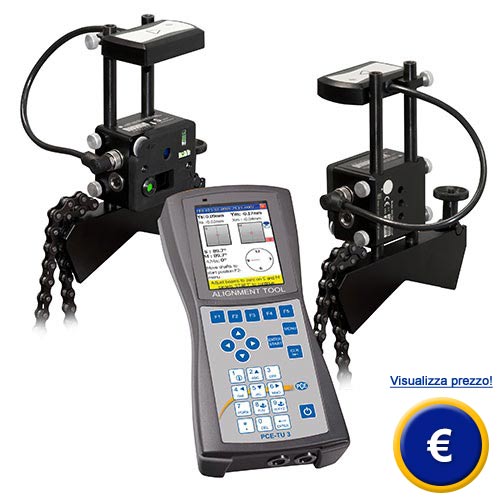

Allineatore laser per alberi PCE-TU 3
strumento laser per l' allineamento degli alberi / misura attraverso soft foot / operazione basata su due sonde laser / USB e Bluetooth / report di funzione PDF

L'allineatore laser per alberi PCE-TU 3 è stato progettato per l'allineamento degli alberi negli impianti e nei macchinari. L'allineatore verifica gli alberi nei macchinari e negli impianti per ottimizzarli. Attraverso l'allineatore per alberi PCE-TU 3 la posizione relativa tra due macchine accoppiate, come ad esempio un motore e una pompa, può produrre un'alternanza fino al punto che la linea dell'albero si allinea in un'operazione comune. Il processo di misura con l'allineatore per alberi PCE-TU 3 è basato su due sonde laser che misurano lo spostamento verticale, orizzontale e la deviazione angolare. Altri parametri, come ad esempio la dilatazione termica e la tolleranza, possono essere inclusi nel processo di misura dell'allineatore per alberi PCE-TU 3. Anche i dischi distanziatori si possono simulare attraverso l'allineatore per alberi. Altre funzioni sono: misura soft foot, modalità albero cardanico e il grado piano di una superficie. I dati vengono visualizzati nell'ampio display e possono essere salvati nella scheda di memoria da 2 GB. I dati possono essere inviati facilmente tramite USB o Bluetooth ad un PC, dove si possono processare, analizzare e archiviare. Nella spedizione è incluso un software per l'analisi.

Per ulteriori informazioni sull'allineatore laser per alberi PCE-TU 3 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi allineatori laser e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Misura con Soft Foot
 - Sensore di angolazione integrato
 - Due sonde laser
 - Range di tolleranza regolabile

 - Misura il grado della superficie piana
 - Trasferimento dati via USB e Bluetooth
 - Possibile simulazione dei dischi distanziatori
 - Memoria dati interna da 2 Gb

Specifiche tecniche

Distanza max.

10 m tra sensori

Precisione

±1% + 0,01

Risoluzione

0,001 mm

Risoluzione del display

0,01 o 0,001 mm

Tipo di sensore

Foto-diodi 10 x 10 mm sensibili alla posizione

Tipo di laser

Visibile, rete 635 ... 670 nm, < 1 mW

Misura dell'angolazione

Risoluzione 0,1°

Interfaccia

USB, Bluetooth

Memoria

2 GB

Temperatura operativa

-10 ... +55 °C

Alimentazione

Batterie NiMH (ricaricabili)

Struttura

Protezione in silicone

Grado di protezione

IP 65

Peso

7,5 kg

Attraverso il menù di navigazione intuitivo, l'allineatore laser per alberi le facilita il suo lavoro.

Uso dell'allineatore laser per alberi

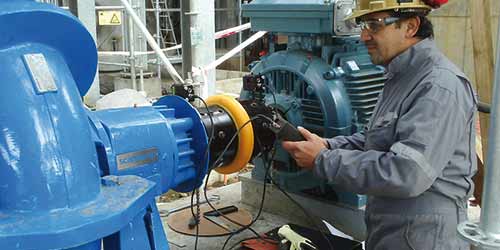

Qui può vedere l'allineatore per alberi PCE-TU 3 durante l'allineamento di una macchina

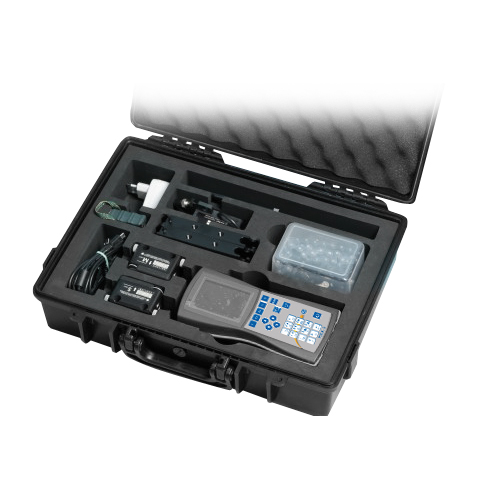

Contenuto della spedizione

1 x Allineatore laser per alberi PCE-TU 3,
2 x Sonde di misura,
2 x Set di montaggio per sonde,
1 x Nastro di misura,
1 x Cavo di collegamento,
1 x Software,
1 x Cavo USB,
1 x Custodia,
Istruzioni per l'uso
