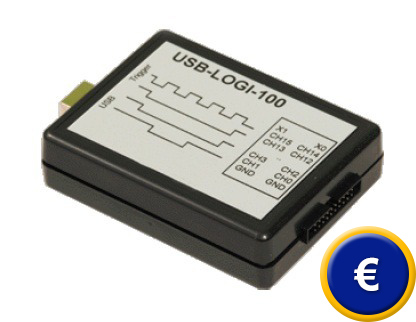

Analizzatore logico USB-LOGI 100
analizzatore logico
100 MSamples/s, 18 canali
d'ingresso, 100 Hz ... 100 MHz
trigger interno ed esterno, software per Windows |
|
Con l'analizzatore logico USB-LOGI 100 è possibile analizzare fino a 18 canali. L'analizzatore logico USB-LOGI 100 lavora con una
velocità di scansione fino a 100 MHz. L'alimentazione avviene attraverso l'interfaccia USB a 5V, non è necessario un
trasformatore esterno per l'analizzatore logico USB-LOGI 100. L'analizzatore logico USB-LOGI 100 può processare
segnali nel range da 0 a 5 V. L'USB analizzatore logico
definisce il livello high a partire da una tensione di 2 V, mentre iIl livello low viene rilevato sotto 0,8 V. Oltre ad un trigger interno, l'analizzatore logico USB-LOGI 100
può processare un segnale anche da un trigger esterno. L'analizzatore logico distingue tra livelli, fronti e Channel
Skew. L'analizzatore logico USB-LOGI 100 è collegato
attraverso un cavo addizionale allo strumento e può essere collegato direttamente ai pin
determinati dei processori o dei componenti logici attraverso

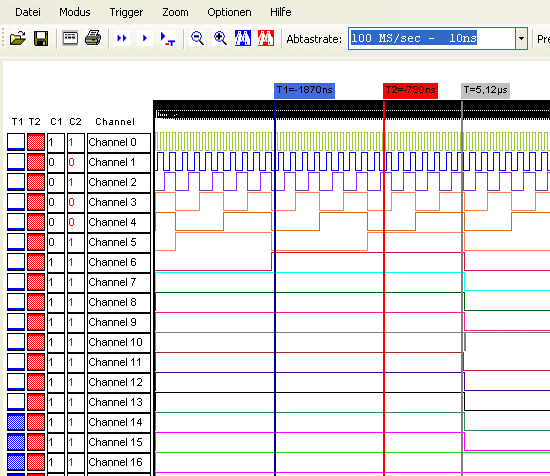

Micro-Klebs opzionali. L'analisi completa viene effettuata con il
software incluso nella spedizione Logi+, il software è
compatibile con Windows 2003 e successivi.Per ulteriori informazioni sull'analizzatore logico USB-LOGI-100 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori logici e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
 |
|
|
|
- 18 canali
- Trigger esterno / interno
- 100 MSamples / secondo |
- Identificazione dei livelli low e
high
- Ampio software per Windows
- Cavi addizionali
|
|
Specifiche tecniche |
|
|
Interfaccia |
USB |
|
Tensione di alimentazione |
5 V attraverso interfaccia USB (non
richiede trasformatore) |
|
Quantità di canali |
18 |
|
Livelli ingresso |
0 ... 5 V |
|
Valore limite |
basso: < 0,8 V
alto: > 2 V |
|
Buffer |
4096 K x 36 bit |
|
Modalità di timing (orologio interno) |
100 sample/s ... 100 Msamples/s |
|
Frequenza sampling (orologio esterno) |
0 ... 100 MHz |
|
Frequenza di campionamento |
100 Hz ... 100 MHz |
|
Pre-trigger |
1/8 ... 7/8 trigger prestabilito |
|
Livelli trigger |
2 |
|
Regolazione trigger per canale |
livello, fronti, inclinazione del
canale |
|
Connettore |
1 x connettore 20 pin |
|
Temperatura operativa |
10 ... 50 °C |
|
Dimensioni |
80 x 61 x 22 mm |
|
Requisiti di sistema |
USB 2.0 o interfaccia USB 1.1
risoluzione del display 1024 x 786
Windows 7 / Vista / XP / 2003 |
|
 |
|
Contenuto della spedizione
1 x analizzatore logico USB-LOGI-100, software per Windows "Logi+" |
|
 |
Cavo di
misura a 20 pin
Il cavo di misura si collega semplicemente alla connessione
femmina dell'analizzatore logico USB-LOGI 100. I cavi colorati
hanno una legenda appropriata e pertanto possono essere identificati e collocati
senza problemi. Oltre alla connessione diretta dei cavi aperti a
saldatura standard, il cavo di misura può essere collegato
a micro-klebs.
Attenzione: Il cavo di misura non è compreso nella spedizione. Per usare tutti i 36 canali
dell'analizzatore logico è necessario avere due set di cavi! |
|
 |
Micro-klebs
I micro-klebs si adattano al cavo di misura a 20 pin
dell'analizzatore logico USB-LOGI 100. Con l'aiuto dei micro-klebs
si possono rilevare ed analizzare direttamente i segnali del
componente TTL. Non è necessaria una connessione a parte
attraverso saldature, ciò semplifica il lavoro quando si
analizzano diversi componenti successivamente. |
 |
 |
|
