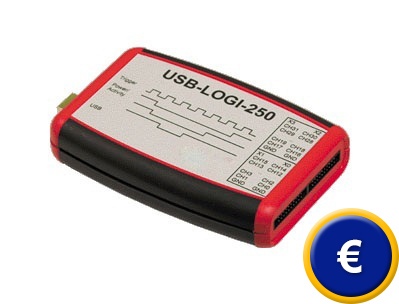

Analizzatore logico USB-LOGI 250
analizzatore logico a 36 canali di ingresso, 100 Hz ... 250 MHz, 512 KSamples per canale, trigger
interno ed esterno, software per Windows
|
|
L'analizzatore logico USB-LOGI
250 si collega attraverso l'interfaccia USB al PC. Il software per Windows per l'analizzatore logico USB-LOGI 250
dispone di molte funzioni. I 36 canali di ingresso possono
rilevare il livello di ingresso da 0 ... 5 V. L'analizzatore logico può identificare direttamente i livelli
high e low. La frequenza di campionamento dell'analizzatore logico USB-LOGI 250 è di 100 Hz per canale e la
velocità di scansione è di 512 KSamples per canale, in tal
modo, l'analizzatore logico USB-LOGI 250 è adatto per
l'analisi rapida e precisa dei dati nello sviluppo dei
circuiti elettronici. L'analizzatore logico dispone di
due livelli trigger, vale a dire che si può
iniziare la misura attraverso un trigger interno o
esterno. Oltre all'analisi dei livelli normali high e low,
l'analizzatore logico USB-LOGI 250 può identificare e
valutare le posizioni dei fronti. La misura dei segnali
viene effettuata attraverso la connessione diretta dei cavi di
prova opzionali al microcontrollore o al dispositivo
logico. L'alimentazione dell'analizzatore logico viene effettuata attraverso l'interfaccia USB, pertanto non è necessario
un alimentatore addizionale esterno. Per ulteriori informazioni sull'analizzatore logico USB-LOGI-250 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare questi analizzatori logici e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
 |
|
|
|
- 36 canali
- Trigger esterno / interno
- 512 KSamples per canale |
- 1/8 ... 7/8 pre-trigger
- Ampio software per Windows
- Cavi di misura addizionali
|
|
Specifiche tecniche |
|
|
Interfaccia |
USB |
|
Tensione di alimentazione |
5 V attraverso interfaccia USB (non
richiede trasformatore) |
|
Quantità di canali |
36 |
|
Livelli ingresso |
0 ... 5 V |
|
Valore limite |
basso: < 0,8 V
alto: > 2 V |
|
Buffer |
512 x 36 bit |
|
Modalità di timing (orologio interno) |
100 sample/s ... 250 Msamples/s |
|
Frequenza sampling (orologio esterno) |
0 ... 100 MHz |
|
Frequenza di campionamento |
100 Hz ... 250 MHz |
|
Pre-trigger |
1/8 ... 7/8 trigger prestabilito |
|
Livelli trigger |
2 |
|
Regolazione trigger per canale |
livello, fronti, inclinazione del
canale |
|
Connettore |
2 x connettori 20 pin |
|
Temperatura operativa |
10 ... 50 °C |
|
Dimensioni |
117 x 79 x 24 mm |
|
Requisiti di sistema |
USB 2.0 o interfaccia USB 1.1
risoluzione del display 1024 x 786
Windows 7 / Vista / XP / 2003 |
|
Contenuto della spedizione
1 x analizzatore logico USB-LOGI-250, software per Windows "Logi+" |
|
 |
Cavo di
misura a 20 pin
Il cavo di misura si collega semplicemente alla connessione
femmina dell'analizzatore logico USB-LOGI 250. I cavi colorati
hanno una legenda appropriata e pertanto possono essere identificati e collocati
senza problemi. Oltre alla connessione diretta dei cavi aperti a
saldatura standard, il cavo di misura può essere collegato
a micro-klebs.
Attenzione: Il cavo di misura non è compreso nella spedizione. Per usare tutti i 36 canali
dell'analizzatore logico è necessario avere due set di cavi! |
|
 |
Micro-klebs
I micro-klebs si adattano al cavo di misura a 20 pin
dell'analizzatore logico USB-LOGI 250. Con l'aiuto dei micro-klebs
si possono rilevare ed analizzare direttamente i segnali del
componente TTL. Non è necessaria una connessione a parte
attraverso saldature, ciò semplifica il lavoro quando si
analizzano diversi componenti successivamente. |
 |
 |
|
