Analizzatore logico USB-LOGI 500
analizzatore logico a 2 livelli
trigger, 100 Hz ... 500 MHz, 4096 samples per canale, 36 canali
di ingresso, software per Windows |
|

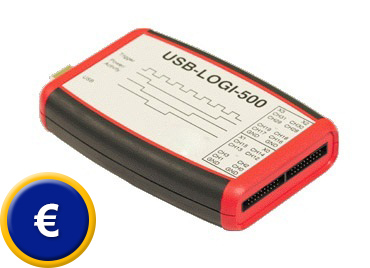

L'analizzatore logico
in tempo reale USB-LOGI 500 viene utilizzato per analizzare processi
di commutazione elettronica nel PC. L'analizzatore logico USB-LOGI 500
misura i segnali con i cavi di misura direttamente nel
PC. L'analisi dei valori misurati viene effettuata in tempo reale
attraverso il software per Windows. L'analizzatore
logico dispone di un trigger interno ed esterno e la misura può essere controllata con il tempo ed anche con
segnale esterno. L'analizzatore logico rileva fronti di
salita e discesa e trasconduttanza in tempo reale. La
frequenza di campionamento è di massimo 100 MHz con trigger
esterno. Ognuno dei 36 canali di ingresso dell'analizzatore
logico USB-LOGI 500 lavora con 4096 samples. L'analizzatore
logico USB-LOGI 500 dispone anche di un pre-trigger che può
essere parametrizzato da 1/8 fino a 7/8. L'analizzatore
logico USB-LOGI 500 si collega attraverso un'interfaccia USB
2.0 al computer. Il software per Windows dell'analizzatore
logico permette misure precise e analisi dei livelli
logici. Per ulteriori informazioni sull'analizzatore logico USB-LOGI 500 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori logici e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
 |
|
|
|
- 36 canali
- Software per Windows
- 4096 samples per canale |
- 1/8 ... 7/8 pre-trigger
- Trigger esterno / interno
- Cavi di misura addizionali
|
|
Specifiche tecniche |
|
|
Interfaccia |
USB |
|
Tensione di alimentazione |
5 V attraverso interfaccia USB (non
richiede trasformatore) |
|
Quantità di canali |
36 |
|
Livelli ingresso |
0 ... 5 V |
|
Valore limite |
basso: < 0,8 V
alto: > 2 V |
|
Buffer |
4096 x 36 bit |
|
Modalità di timing (orologio interno) |
100 sample/s ... 500 Msamples/s |
|
Frequenza sampling (orologio esterno) |
0 ... 100 MHz |
|
Pre-trigger |
1/8 ... 7/8 trigger prestabilito |
|
Livelli trigger |
250 V DC / AC |
|
Regolazione trigger per canale |
2 |
|
Connettore |
2 x connettori 20 pin |
|
Temperatura operativa |
10 ... 50 °C |
|
Dimensioni |
117 x 79 x 24 mm |
|
Requisiti di sistema |
USB 2.0 o interfaccia USB 1.1
risoluzione del display 1024 x 786
Windows 7 / Vista / XP / 2003 |
|
Contenuto della spedizione
1 x analizzatore logico USB-LOGI 500, software per Windows "Logi+" |
|
 |
Cavo di
misura a 20 pin
Il cavo di misura si collega semplicemente alla connessione
femmina dell'analizzatore logico USB-LOGI 500. I cavi colorati
hanno una legenda appropriata e pertanto possono essere identificati e collocati
senza problemi. Oltre alla connessione diretta dei cavi aperti a
saldatura standard, il cavo di misura può essere collegato
a micro-klebs.
Attenzione: Il cavo di misura non è compreso nella spedizione. Per usare tutti i 36 canali
dell'analizzatore logico è necessario avere due set di cavi! |
|
 |
Micro-klebs
I micro-klebs si adattano al cavo di misura a 20 pin
dell'analizzatore logico USB-LOGI 500. Con l'aiuto dei micro-klebs
si possono rilevare ed analizzare direttamente i segnali del
componente TTL. Non è necessaria una connessione a parte
attraverso saldature, ciò semplifica il lavoro quando si
analizzano diversi componenti successivamente. |
 |
 |
|
Qui potrà trovare altri prodotti classificati come: "Analizzatore logico":
-
Analizzatore
logico USB-Logi 100
(analizzatore logico fino a 100 MHz, 2 livelli trigger, 18 canali,
software per Windows)
-
Analizzatore logico USB-Logi 250
(analizzatore logico con 2 livelli trigger, 36 canali, software,
250 KSamples per canale)
|
| Qui potrà avere una visione generale di tutti i misuratori che le offre PCE Instruments. |
