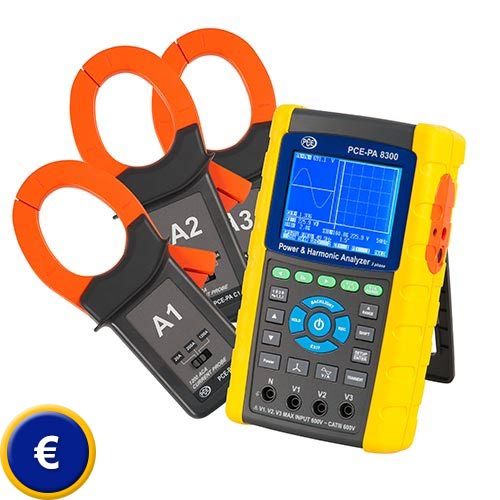

Analizzatore di potenza e armoniche PCE-PA 8300
analizzatore trifase di potenza e armoniche / fino a 3000 A AC / archiviazione dei valori su scheda SD / display grafico / vari tipi di pinza |
L'analizzatore di potenza e armoniche PCE-PA 8300 si distingue per il funzionamento semplice. L'analizzatore di potenza e armoniche memorizza tutti i valori in una scheda SD. L'analizzatore PCE-PA 8300 si utilizza per misurare la potenza e le armoniche. Consente di misurare la potenza fino a 9999 MW.
L'analizzatore di potenza e armoniche PCE-PA 8300 può determinare con precisione le distorsioni armoniche fino al 50° ordine. Tutti i risultati vengono visualizzati nel display grafico LCD. Per effettuare un'analisi precisa, si possono archiviare i dati in una scheda SD definendo liberamente la frequenza di campionamento. Questo consente di utilizzare l'analizzatore di potenza e armoniche per una misurazione prolungata. L'analizzatore di potenza e armoniche è disponibile in due versioni. Si può acquistare il PCE-PA 8300 con una pinza per corrente o con pinza amperometrica flessibile.
Per ulteriori informazioni sull'analizzatore di potenza e armoniche PCE-PA 8300 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori di potenza e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |

|
|
- Analizzatore trifase di potenza e armoniche
- Misura fino a 3000A AC
- Disponibile con pinza rigida o flessibile
- Analisi delle armoniche
- Misura potenza attiva, reattiva e apparente
- Misura del fattore di potenza
- Può utilizzare pinze di altri produttori |
- Archiviazione su scheda SD
- Impostazione della frequenza di campionamento
- Misura fino a 600V AC
- Misura dell'angolo di fase e della frequenza
- Display grafico con visualizzazione delle
armoniche
- Struttura robusta
- Selezione automatica del range (V AC) |
Specifiche tecniche |
Specifiche elettriche |
Misura della tensione (V AC) |
Range di misura |
Risoluzione |
Precisione |
10V ... 600V (Fase a neutro) |
0,1V |
± (0,5% + 0,5V) |
10V ... 600V (Fase a fase) |
Misura della corrente (A AC) Set 1 |
Range di misura |
Risoluzione |
Precisione |
20 A |
0,001 A (< 10 A)
0,01 A (≥ 10 A) |
± (0,5% + 0,1A) |
200 A |
0,01 A (< 100 A)
0,1A (≥ 100 A) |
± (0,5% + 0,5A) |
1200 A |
0,1A (< 1000 A)
1 A (≥ 1000 A) |
± (1% + 5A) |
Misura della corrente (A AC) Set 2 |
Range di misura |
Risoluzione |
Precisione |
30 A |
0,001 A (< 10 A)
0,01 A (≥ 10 A) |
± (0,5% + 0,1A) |
300 A |
0,01 A (< 100 A)
0,1A (≥ 100 A) |
± (0,5% + 0,5A) |
3000 A |
0,1A (< 1000 A)
1 A (≥ 1000 A) |
± (0,5A + 5A) |
Potenza attiva |
Range di misura |
Risoluzione |
Precisione |
0 KW ... 9,999 KW |
0,001 KW |
± (1% + 0,008 KW) |
10 KW ... 99,99 KW |
0,01 KW |
± (1% + 0,008 KW) |
100 KW ... 999,9 KW |
0,1 KW |
± (1% + 0,8 KW) |
1 MW ... 9,999 MW |
0,001 MW |
± (1% + 0,008 MW) |
Potenza apparente |
Range di misura |
Risoluzione |
Precisione |
0 KVA ... 9,999 KVA |
0,001 KVA |
± (1% + 0,008 KVA) |
10 KVA ... 99,99 KVA |
0,01 KVA |
± (1% + 0,08 KVA) |
100 KVA ... 999,9 KVA |
0,1 KVA |
± (1% + 0,8 KVA) |
1 MVA ... 9,999 MVA |
0,001 MVA |
± (1% + 0,008 MVA) |
Potenza reattiva |
Range di misura |
Risoluzione |
Precisione |
0 KVAR ... 9,999 KVAR |
0,001 KVAR |
± (1% + 0,008 KVAR) |
10 KVAR ... 99,99 KVAR |
0,01 KVAR |
± (1% + 0,08 KVAR) |
100 KVAR ... 999,9 KVAR |
0,1 KVAR |
± (1% + 0,8 KVAR ) |
1 MVAR ... 9,999 MVAR |
0,001 MVAR |
± (1% + 0,008 MVAR) |
Energia attiva |
Range di misura |
Risoluzione |
Precisione |
0 KWH ... 9,999 KWH |
0,001 KWh |
± (2% + 0,008 KWh) |
10,00 KWH ... 99,99 KWH |
0,01 KWh |
± (2% + 0,08 KWh) |
100,0 KWH ... 999,9 KWH |
0,01 KWh |
± (2% + 0,8 KWh) |
1 MWH ... 9,999 MWH |
0,001 MMh |
± (2% + 0,008 MWh) |
Energia apparente |
Range di misura |
Risoluzione |
Precisione |
0 KVAH ... 9,999 KVAH |
0,001 KVAh |
± (2% + 0,008 KVAh) |
10,00 KVAH ... 99,99 KVAH |
0,01 KVAh |
± (2% + 0,08 KVAh) |
100,0 KVAH ... 999,9 KVAH |
0,01 KVAh |
± (2% + 0,8 KVAh) |
1 MVAH ... 9,999 MVAH |
0,001 MVAh |
± (2% + 0,008 MVAh) |
Energia reattiva |
Range di misura |
Risoluzione |
Precisione |
0 KVARH ... 9,999 KVARH |
0,001 KVARh |
± (2% + 0,008KVARh) |
10,00 KVARH ... 99,99 KVARH |
0,01 KVARh |
± (2% + 0,08 KVARh) |
100,0 KVARH ... 999,9 KVARH |
0,01 KVARh |
± (2% + 0,8 KVARh) |
1 MVARH ... 9,999 MVARH |
0,001 MVARh |
± (2% + 0,008 MVARh) |
Fattore di potenza |
Range di misura |
Risoluzione |
Precisione |
0 ... 1 |
0,01 |
± 0,04 |
Angolo di fase |
Range di misura |
Risoluzione |
Precisione |
-180° ... +180° |
0,1° |
± 1° |
Frequenza |
Range di misura |
Risoluzione |
Precisione |
45 Hz ... 65 Hz |
0,1 Hz |
0,1 Hz |
Armoniche con tensione alternata a 50 / 60 Hz |
Range di misura |
Risoluzione |
Precisione |
1° ... 20° Ordine |
0,1V
0,1% |
± (2% + 0,5 V)
± (2% + 10 digit) |
21° ... 30° Ordine |
0,1V
0,1% |
± (2% + 0,5 V)
± (2% + 20 digit) |
31° ... 50° Ordine |
0,1V
0,1% |
Non specificato |
Armoniche con corrente alternata a 50 / 60 Hz |
Range di misura |
Risoluzione |
Precisione |
1° ... 20° Ordine |
0,1A
0,1% |
± (2% + 0,5A)
± (2% + 10 digit) |
21° ... 30° Ordine |
0,1A
0,1% |
± (2% + 0,5A)
± (2% + 20 digit) |
31° ... 50° Ordine |
0,1V
0,1% |
Non specificato |
|
Specifiche tecniche generali |
Display |
LCD (matrice a punti) da 3,7",
(320 x 240 pixel) retroilluminato |
Standard di sicurezza |
IEC1010CAT III 600V |
Impedenza di ingresso V AC |
10 MOhm |
Frequenza di lavoro delle pinze per corrente |
40 Hz ... 1 kHz |
Frequenza di lavoro testata delle pinze per corrente |
45 Hz ... 65 Hz |
Protezione contro il sovraccarico |
V AC |
720V RMS |
A AC |
1300 A con pinza per corrente |
|
Memoria |
Scheda SD |
Frequenza di campionamento |
1 secondo |
Funzione archiviazione dati |
Archiviazione in tempo reale su scheda SD |
Frequenza di archiviazione |
2 ... 7200 secondi |
Uscita dati
(solo per visualizzazione in tempo reale nel PC) |
USB o RS-232, secondo cavo di collegamento |
Temperatura operativa |
0 ... +50 °C |
Umidità operativa |
< 80% U.R. |
Alimentazione |
8 x Batterie 1,5V AA,
Alimentatore da 9V |
Potenza assorbita |
Misuratore: 300 mA DC
Pinza per corrente: 34 mA DC |
Diametro max del cavo |
50 mm |
Peso |
Misuratore: 948 g (batterie incluse)
Pinza per corrente: 467 g (cavo incluso) |
Dimensioni |
Misuratore: 225 x 125 x 64 mm |
Pinza per corrente: 210 x 64 x 33 mm |
Ganasce: 86 mm (esterno) |
Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)
- Range di misura: 20 A / 200 A /1200A
- Diametro max. del cavo: 50 mm
- Lunghezza cavo di collegamento: 4 m
- Range di misura frequenza: 45 Hz ... 1 KHz
- Peso: 490 g |
Set 2 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Range di misura: 30 A / 300 A / 3000 A
- Pinza flessibile: diametro di 170 mm
- Lunghezza della pinza flessibile: 600 mm
- Lunghezza cavo di collegamento: 3,4 m
- Range di misura frequenza: 45 ... 400 Hz
- Peso: 410g |
Contenuto della spedizione |
|
1 x Analizzatore di potenza e armoniche PCE-PA 8300 (secondo il modello)
3 x Pinze per corrente, secondo il set
4 x Pinze a coccodrillo isolate
4 x Cavi di sicurezza
6 x Batterie 1,5V AA
1 x Alimentatore 9V
1 x Custodia
1 x Scheda di memoria da 2 GB
Istruzioni per l'uso |
Altre immagini dell'analizzatore di potenza e armoniche |

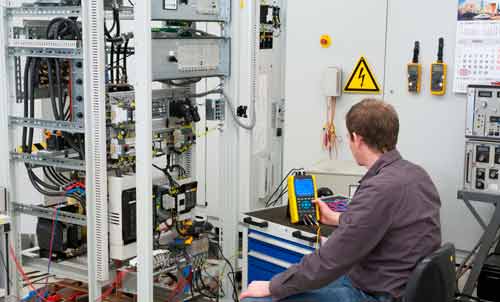

L'analizzatore di potenza e armoniche è ideale
per la diagnostica delle macchine di qualsiasi azienda
|
Qui può vedere i vari connettori dell'analizzatore di potenza e armoniche PCE-PA 8300
|
Il piede di appoggio dell'analizzatore di potenza e armoniche permette di lavorare comodamente
|
L'ampio display retroilluminato dell'analizzatore di potenza e armoniche permette una facile lettura dei valori
|
I cavi di collegamento dell'analizzatore di potenza e armoniche PCE-PA 8300 sono inclusi nella spedizione
|
|
|
| Qui potrà trovare altri dispositivi classificati come: "Analizzatore di potenza" |
|
Attenzioni per l'uso dell'analizzatore di potenza / avviso di sicurezza:
- Non utilizzare l'analizzatore di potenza, le pinze e il cavo quando sono evidentemente danneggiati.
- Fare molta attenzione soprattutto quando si effettuano misure su piastre conduttive.
- Per evitare danni all'analizzatore di potenza, si prega di effettuare misurazioni solo entro
i range specificati (evitando i limiti). Tenere sempre presenti le indicazioni di avvertenza.
- Non esporre l'analizzatore di potenza ad alte temperature, alla radiazione solare diretta,
all'umidità estrema o all'acqua.
- Evitare urti. Collocare l'analizzatore di potenza sempre con cura.
- Prima di accenderlo dovrebbe stabilizzare l'analizzatore di potenza alla temperatura ambientale
(importante quando si sposta da luoghi freddi a caldi e viceversa).
- I lavori di riparazione e manutenzione, così come la semplice apertura dell'analizzatore di potenza
devono essere effettuati solo da tecnici qualificati di PCE-Instruments.
- Non appoggiare l'analizzatore di potenza con la sua parte frontale contro la superficie di lavoro
per evitare possibili danni al dispositivo di comando.
- Usare l'analizzatore di potenza all'interno degli edifici. Se lo fa all'esterno, utilizzi il dispositivo
solo quando le condizioni ambientali sono asciutte.
- Non esporre l'analizzatore di potenza in funzione alla radiazione solare diretta, alle alte
temperature, all'alta umidità o condensa.
- L'analizzatore di potenza non è protetto contro la polvere e l'acqua (tenere molto in
considerazione questo punto).
- Non esporre l'analizzatore di potenza in aree dove siano presenti gas potenzialmente esplosivi.
- Non utilizzare mai l'analizzatore di potenza con mani bagnate.
- Utilizzare sempre indumenti di sicurezza (guanti speciali...).
- Prima di collegare i cavi di prova o le pinze, scollegare prima il misuratore.
- Per evitare danni o un corto circuito, togliere la corrente dall'oggetto da misurare prima di
collegarlo all'analizzatore di potenza o alle pinze.
- Gli ingressi non sono separati gli uni dagli altri. Quando collega una parte, anche le altre sono
in funzione.
- Togliere tutti i cavi delle installazioni che non vuole utilizzare.
- Collegare prima il cavo di prova all'analizzatore di potenza e poi all'oggetto da misurare.
- Collocare con cura i cavi di prova. |
