Controllore
di messa a terra CA-6460
|
|||
|

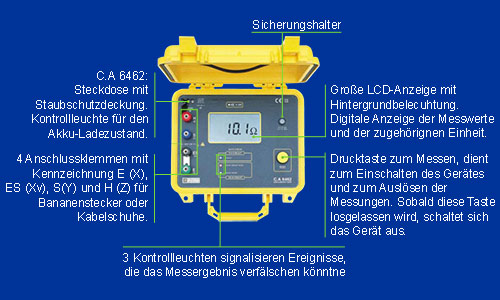

Il controllore di messa a terra CA-6460 può misurare le resistenze di terra, di suolo e di contatto. Per la sua struttura robusta, con protezione IP 53, il controllore di messa a terra CA-6460 è particolarmente indicato per essere utilizzato in ambienti industriali. Grazie alle 8 batterie da 1,5 V, il controllore di messa a terra può essere utilizzato in ogni luogo senza connessione alla rete per 4500 misure (ognuna ca. 15 s). Dopo aver collocato le prese di terra ed averle collegate con i cavi appropriati al controllore di messa a terra, si può iniziare la misura premendo il tasto "Test". I tre indicatori luminosi del controllore di messa a terra CA-6460 garantiscono una misura corretta. Indicano direttamente se e come la misura è stata falsificata. Guasti nel circuito, una resistenza troppo alta o un segnale di interferenza nel circuito di tensione si visualizzano direttamente mediante la luce dell'indicatore appropriato. Il controllore di messa a terra possiede tre range di misura, che si trovano tra 0,00 e 1999 Ω. Con lo scopo di ottenere la massima precisione, il controllore di messa a terra CA-6460 seleziona il range di misura automaticamente. Se ha qualche domanda sul controllore di messa a terra si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su questi controllori di messa a terra e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments. |
|||
|
|
|||
|
|
|||
|
Scheda tecnica: controllore di messa a terra CA-6460 |
|||
|
Range di misura |
0,00 ... 1999 Ω in 3 range con commutazione automatica |
||
|
Range di misura / Risoluzione |
0,00 ...
19,99 Ω |
20 ...
199,9 Ω |
200 ...
1999 Ω |
|
Precisione |
10 mA |
1 mA |
0,1 mA |
|
Display retroilluminato |
LCD da 3,5 digit (2000 punti di misura) |
||
|
Frequenza di campionamento |
128 Hz |
||
|
Tensione senza carico |
0,01 Ω ... 100 Ω |
||
|
Tensione di prova |
≤ 42 Vsuperiore |
||
|
Condizioni ambientali |
-10 ... +55 °C / umidità relativa 20 ... 90 % |
||
|
Tipo di protezione |
IP 53 |
||
|
Dimensioni |
273 x 247 x 127 mm |
||
|
Peso |
2,8 kg |
||
|
Alimentazione |
8 x batterie da 1,5 V (LR14) o batterie delle stesse caratteristiche |
||
|
Tempo operativo |
4500 misure (ognuna 15 s) |
||
|
Sicurezza elettrica |
IEC 1010 / IEC 61557 |
||
|
Compatibilità elettromagnetica |
EN 61 000-3 / EN 61 000-4 |
||
|
Contenuto di spedizione 1 x istruzioni in 5 lingue 8 x batterie da 1,5 V |
|||
|
|
|||
|
|
Controllore di messa a terra CA-6460 in uso |
||
|
Misura delle resistenze di contatto con il controllore di messa a terra CA-6460 tra 2 prese di terra. Il procedimento a 4 cavi è sempre preferibile al procedimento a 2 cavi, dato che ciò permette l'eliminazione della resistenza del cavo. |
|
||
|
|
La misurazione della resistenza di contatto con il controllore di messa a terra CA-6460 secondo il procedimento del 62 %. Questo procedimento con 2 sonde permette misurazioni fino a 2000 Ω in condizioni avverse. |
||
|
Misurazione della resistenza del suolo specificata con il controllore di messa a terra CA-6460 secondo il "procedimento Wenner". Questa misurazione con 4 sonde di terra permette la determinazione della migliore posizione, profondità e geometria, per la collocazione delle prese di terra, secondo il terreno. |
|
||
|
Set di accessori opzionali per il controllore di messa a terra CA-6460 |
|||
|
Codice dell'articolo |
Descrizione |
||
|
CA-P01102020 |
set di accessori per il controllore di messa a terra 1 messa a terra (30 m) contenuto: 1 x
bobina 30 m cavo di prova verde (E) |
||
|
CA-P01101999 |
set di accessori per il controllore di messa a terra 1 messa a terra (30 m) contenuto: 1 x
bobina 30 m cavo di prova verde (E) |
||
|
CA-P01102021 |
set di accessori per il controllore di messa a terra 2 prese di terra (50 m) contenuto: 1 x
bobina 50 m cavo di prova rosso (H) |
||
|
CA-P01102022 |
set di accessori per il controllore di messa a terra 2 prese di terra (100 m) contenuto: 1 x
bobina 100 m cavo di prova rosso (H) |
||
|
CA-P01102023 |
set di accessori per il controllore di messa a terra 2 prese di terra (150 m) contenuto: 1 x
bobina 150 cavo di prova rosso (H) |
||
|
CA-P01102024 |
set di accessori per il controllore di messa a terra 4 prese di terra (100 m) contenuto: 1 x
bobina 100 m cavo di prova rosso (H) |
||
|
CA-P01102025 |
set di accessori per il controllore di messa a terra 4 prese di terra (150 m) contenuto: 1 x
bobina 150 cavo di prova rosso (H) |
||
|
CA-P01102030 |
set suplementario para el controllore di messa a terra contenuto: 1 x
bobina 100 m cavo di prova verde (E) |
||
|
CA-P01102017 |
set di accessori per il controllore di messa a terra 2 prese di terra contenuto: 1 x
bobina 15 m cavo di prova rosso (H) |
||
 |
 |
||
|
Qui troverà altri controllori di messa a terra: -
Controllore di messa a terra PCE-ET 3000
-
Controllore di messa a terra PCE-ERT 10
-
Controllore di messa a terra CA-642x
-
Controllore di messa a terra CA-6471 |
|||
|
Oltre ai controllori di messa a terra con sonde, qui troverà controllori di messa a terra con pinze:
- Controllore
di messa a terra CA-6410
-
Controllore
di messa a terra CA-6412
-
Controllore
di messa a terra CA-6415 |
|||
