Generatore di
funzioni PKT-4055
generatore di funzioni fino a 3 MHz / funzione scansione della frequenza / 16 forme d'onda /
con uscita TTL/CMOS / interfaccia USB / offset
|
|
Il
generatore di funzioni PKT-4055 produce segnali analogici
basandosi sulla sintesi digitale diretta (DDS). Con il range di
frequenza da 3 MHZ (onda sinusoidale, altre forme d'onda da 1
MHz) e 16 differenti forme d'onda (seno, triangolo, rettangolo
...) il generatore di funzioni PKT-4055 è indicato per un uso multiplo. Oltre
all'ampiezza selezionabile e l'offset, questo generatore di
funzioni può variare il duty cicle del segnale di uscita
tra 1 e 99%. A seconda dell'ampiezza selezionata il generatore
di funzioni attiva una attenuazione da 20 a 60 dB per ottenere
una risoluzione di ampiezza maggiore e una migliore relazione
segnale-rumore, l'operatore può regolare manualmente
l'attenuazione. La funzione di scansione della frequenza del
generatore di funzioni permette di usare un range di frequenza
entro l'intervallo selezionato. L'uso del generatore di funzioni
viene effettuato attraverso i tasti funzione, i tasti numerici e
il comando rotatorio. Nel display LED a 6 cifre viene mostrata la
frequenza attuale. Il generatore di funzioni dispone di una
risoluzione di 40 MHz su tutta la banda di frequenza. Grazie
all'interfaccia USB questo generatore di funzioni può anche
essere controllato dal computer. Per ulteriori informazioni sul generatore di funzioni PKT-4055 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi generatori di funzioni e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|

 |
|

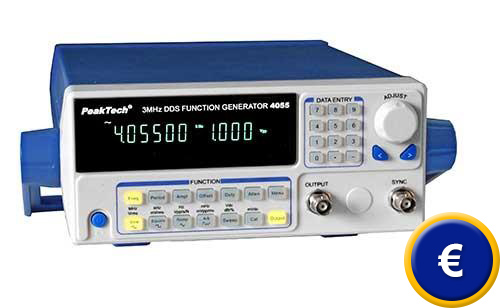

Generatore di
funzioni PKT-4055
|
|
- Range di
frequenza fino a 3 MHz
- 16 differenti
forme d'onda
- Offset
selezionabile
- Funzione
scansione della frequenza
- Uscita TTL
- Interfaccia USB |

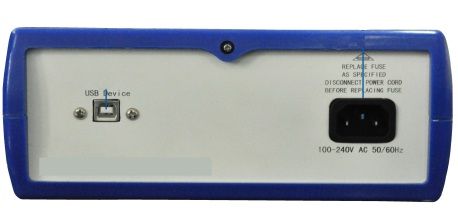

Nella parte
posteriore vengono collegati i cavi
per USB e alimentazione. |
|
Specifiche tecniche
del generatore di funzioni |
|
Range di
frequenza / Risoluzione
Seno
Altro |
3 MHz / 40 mHz
1 MHz / 40 mHz
|
|
Precisione della
frequenza |
± 2 x 10-5
+ 40 mHz |
|
Tensione di
uscita |
senza carico:
max. 20 Vpp
carico (50 Ω): max. 10 Vpp |
|
Resistenza di
uscita |
50Ω
|
|
Offset |
±10 V (senza
carico)
± 5 V (caricato
con 50 Ω) |
|
Lunghezza della
forma d'onda |
1024 sezioni |
|
Risoluzione
dell'ampiezza |
8 bit |
|
Tempo di ascesa e
discesa del segnale rettangolare |
≤ 50 ns |
|
Funzione
scansione della frequenza |
periodo: 0,01 s -
500 s / sezioni
inizio / fine della sezione selezionabile
modalità: lineare o logaritmica |
|
Condizioni
ambientali |
0 ... 40 °C,
< 80 % H.r. |
|
Alimentazione |
100 V - 240 V
(50/60 Hz) |
|
Potenza
assorbita massima |
20 VA |
|
Dimensioni (larghezza
x altezza x profondità) |
256 x 101 x 313
mm |
|
Peso |
ca.
2 kg |
|
Contenuto della spedizione
1 x generatore di funzioni PKT-4055, 1 x cavo di rete, 1 x cavo
interfaccia USB, software,
1 x cavo BNC, istruzioni |
|
 |
 |
|
