Misuratore di colore PCE-RGB (DIN 5033)
misuratore di colore spettrale per l'area cromatica RGB o HSL/
con due varianti: sia misuratore di colore per il trasferimento diretto online
sia misuratore di colore manuale con software ed interfaccia RS-232 |
Questo misuratore di colore si basa sulla tecnologia di microsistema più moderna e precisa ed opera secondo il metodo spettrale. Una fonte di luce definita illumina la prova e la luce rifletta per la super-ficie di misura in modo spettrale ed è rappresentata sul display (PCE-RGB 2) del misuratore di colore. Con questo misuratore di colore possono misurarsi anche superfici luminose di forma relativa, come p.e. i display LCD. I risultati della misurazione col misuratore di colore PCE-RGB 2 mostra i dati nel suo indicatore, ma possono trasmettersi anche i dati al PC col software opzionale per la sua posteriore valutazione. Il campo di applicazione dell'apparato è molto ampio. E' utilizzato per il controllo obiettivo di colori nella produzione (la percentuale di perdite diminuisce di questa maniera), nella misurazione e registro di colore nel controllo di entrata di merci per sistemi QM secondo DIN IN ISO 9000, per controllo di distanze di colori di prove di colore, per standard di colore, così come per la misurazione di colore assoluta. Nel seguente link troverà una visione generale nella quale si può vedere il misuratore di colore che più può necessitare. |
|
Misuratore di colore PCE-RGB 2
(il sensore cromatico può collegarsi allo strumento mediante un cavo da 1,0 m) |
- PCE-RGB 2 con indicatore esterno (l'inter-
faccia RS-232 si trova nel indicatore /
può chiedere un kit software opzionale
col cavo RS-232)
- Misurazione di superfici non luminose come
carta, pelle, tessuto, pittura... le superfici
luminose come i display LCD possono
essere misurate in maniera relativa
- Area cromatica RGB e HSL
- Funzione di calibratura mediante standard
(lo standard bianco si trova nella spedizione)
- Funzione relativa che permette comparare
diversi materiali tra sé. |
Vedere / stampare le istruzioni per l'uso
del misuratore di colore
(combinate per entrambi gli apparati)
|
Applicazione / Area cromatica |
Il misuratore di colore può utilizzarsi su differenti basi e sostrati. Possono determinare valori cromatici assoluti (p.e. per determinare la posizione cromatica) o possono essere utilizzati per realizzare misurazioni comparative relative. L'area cromatica RGB: Rot - Grün - Blau (rosso - verde - azzurro) è un modello cromatico additivo nel quale i colori basilari si aggiungono al bianco (miscuglio di luce). Un colore è definito per tre valori, per il suo tasso in rosso, in verde ed in azzurro. Ogni tasso può variare tra il 0 % ed il 100 %. La formazione dell'area cromatica RGB è stata sviluppata seguendo le conoscenze e l'investigazione su diverse teorie cromatiche.

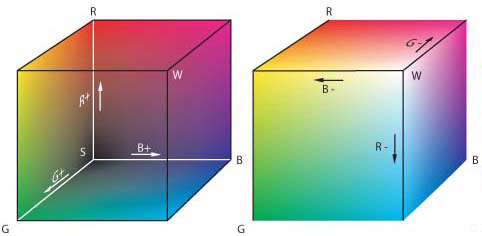

Area cromatica RGB:
Oltre al modello cromatico RGB, possono proporzionarsi i colori nell'area cromatica HSL con tono cromatico, saturazione e chiarezza. L'area cromatica HSL non è considerata il punto bianco come un punto senza colorito, ma è considerata un punto grigio che si trova tra il bianco ed il nero come grigio neutro. Si rappresenta come una sfera, un cilindro o un prisma di 6 visi, coi toni di colore ed il punto grigio nel centro.
Area cromatica HSL:
|
Precisazioni tecniche |
Geometria di misurazione |
illuminazione circulare da 45° / 0° per 45°
misurazione per 0° secondo DIN 5033 |
Campi di misura |
PCE-RGB2: RGB: 0 ... 1023 per R, G e B
HSL: 0 ... 1,000 per H, S e L |
Risoluzione |
1 per misurare RGB / 0,001 per misurare HSL |
Riproducibilità |
< 3 RGB, per un minimo da 10
misure |
Aree cromatiche |
RGB e HSL |
Campo spettrale |
400 nm a 700 nm |
Origine della luce |
2 diodi di luce bianchi
attenzione: il misuratore di colore può utilizzarsi anche per misurare dimostrazioni non fluorescenti |
Applicazioni |
- superfici non luminosi (valori assoluti)
- superfici luminosi (misurazioni relative
dove si confrontano le superfici tra sé) |
Indicatore |
valori assoluti e relativi |
Interfaccia |
PCE-RGB 2: RS-232 nel indicatore |
Software |
kit software del PCE-RGB 2 opzionale |
Alimentazione |
batteria da 9 V |
Dimensioni (sensore) |
45 x 92 x 160 mm |
Peso |
PCE-RGB 2: circa 600 g |
Condizioni ambientale |
0 ... +50 °C / massimo 80 % H.r. |
Norma |
DIN 5033 |
Contenuto della spedizione
- Misuratore di colore PCE-RGB 2: indicatore con sensore + cavo da 1m, standard bianco, valigetta
ed istruzioni per l'uso |
Accessori opzionali
- Kit software (software + cavo di dati RS-232) per il misuratore di colore PCE-RGB 2
- Adattatore RS-232 a USB (se vuole collegare un portatile) |
|
|
Qui troverá un'altro modello di misuratore di colore:
- Misuratore di colore CTA
(misuratori di colori spettrali per superfici con sonda esterna)
|
Qui troverà una visione generale di tutti i misuratori che le offre PCE Instruments. |
