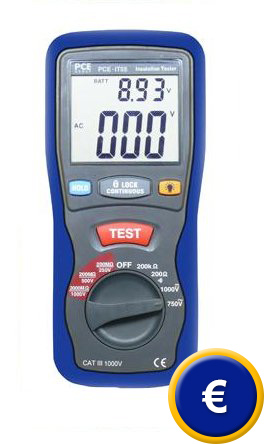

Misuratore di isolamento PCE-IT55
CAT III 1000V / Per resistenze di isolamento fino a 2000 MΩ

Il misuratore di isolamento PCE-IT55 determina resistenze di isolamento fino ad un massimo di 2000 MΩ (per tensioni ausiliari di 250, 500 e 1000 V). Inoltre questo misuratore di isolamento offre la possibilità di misurare correnti continue ed alternate fino ad un massimo di 750 / 1000 V e per resistenze fino ad un massimo di 2 kΩ. Ha un controllo di continuità e allarme integrato e la possibilità di selezionare i valori di misura con un tasto. Il misuratore di isolamento PCE-IT55 rispetta le norme DIN 57 411 parte 1 / VDE 0411 parte 1, protezioni per apparati di misurazione elettronici (IEC 1010-1) e DIN VDE 0413 (misuratori di isolamento). Opzionalmente è possibile richiedere un rapporto di taratura UNI EN ISO 9001 oppure una certificazione ACCREDIA/LAT.

Per ulteriori informazioni sul misuratore di isolamento PCE-IT55 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi misuratori di isolamento e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Normative IEC1010-1, CAT III 1000V
 - Ampio display retroilluminato
 - Possibilità di effettuare misure puntuali e
   prolungate
 - Spegnimento automatico

 - Indicatore di superamento del range e per
   mostrare lo stato della batteria
 - Valigetta per trasporto
 - Certificazioni UNI EN ISO 9001 o
   ACCREDIA/LAT opzionali

Specifiche tecniche

Range di misura

Tensione AC

0 ... 750 V

Tensione DC

0 ... 1000 V

Resistenza

0 ... 200 Ω / 200 ... 2000 Ω

Resistenza di isolamento

0 ... 200 MΩ / 200 ... 2000 MΩ

Risoluzione

Tensione AC

1 V

Tensione DC

1 V

Resistenza

0,1 Ω / 1 Ω

Resistenza di isolamento

100 kΩ ...1 MΩ

Precisione

Tensione AC

±1,2% ±10 digit

Tensione DC

±0,8% ± 3 digit

Resistenza

±1,0% ± 2 digit

Resistenza di isolamento

±3,5% ± 5 digit

Tensioni di prova

250 V - 200 MΩ
500 V - 200 MΩ
1000 V - 2000 MΩ

Test di continuità

Allarme: ≤ 40 Ω, corrente ≤ 200 mA

Alimentazione

6 x Batterie AA da 1,5V

Condizioni operative

0 ... 40 °C / < 80% U.R.

Dimensioni

200 mm x 92 mm x 50 mm

Peso

700 g

Normativa

IEC10101, CAT III 1000V

Contenuto della spedizione
1 x Misuratore di isolamento PCE-IT 55,
1 x Puntali,
1 x Pinze estraibili con cavo da 1 m,
6 x Batterie,
1 x Valigetta per trasporto,
Istruzioni per l'uso

Accessori opzionali

Certificazione UNI EN ISO 9001
Taratura di laboratorio e certificato secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

La certificazione UNI EN ISO 9001 viene emessa specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)

Informazioni sulla misura dell'isolamento
Le misure di isolamento devono essere effettuate in qualsiasi nuova installazione, ristrutturazioni, modifiche e riparazioni. Inoltre, è prescritto che è necessario ripetere in spazi di tempo predefiniti le misure nelle installazioni industriali. Nell'ambito privato si consiglia di rivedere periodicamente lo stato delle installazioni, perché i valori di isolamento si deteriorano per invecchiamento, fattori climatologici, danni, etc.

Valori limite delle misure di isolamento

• Per le nuove installazioni (asciutto): 1000 Ω x V della tensione di funzionamento, p.e. in
  230 V> 230 kΩ

• Per le nuove installazioni (umido) aria aperta,: 500 Ω x V della tensione di funzionamento

• Apparati sistemati a terra: 1000 Ω x V della tensione di funzionamento

• Apparati con isolamento protettivo: 2 MΩ

• Attrezzi elettrici: 2 MΩ

• Basso voltaggio: 250 kΩ

• Misuratori elettrici: 5 MΩ

I valori di tensione di prova usuali sono 100V per installazioni a bassa tensione ed installazioni di telecomunicazioni, 500V per installazioni negli edifici e nelle abitazioni e 1000 V per motori a bassa tensione e trasformatori.
