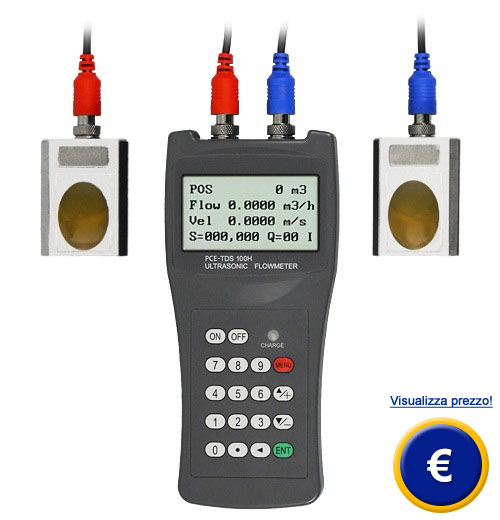

Misuratore di flusso a ultrasuoni della serie PCE-TDS 100
dimensioni della tubatura 20 ... 100 mm o 50 ... 700 mm / principio di funzionamento basato sulla differenza del tempo di transito / calcolo del tempo differenziale / metodo di misura per liquidi omogenei

Il misuratore di flusso della serie PCE-TDS 100 è un dispositivo portatile e facile da installare, adatto per la manutenzione e per rilevare velocemente il flusso all'interno delle condutture. Il misuratore di flusso a ultrasuoni usa il principio di funzionamento basato sulla differenza del tempo di transito. Il suo principio di misura è abbastanza semplice, gli impulsi trasmessi nella direzione del flusso e quelli trasmessi contro corrente richiedono intervalli diversi e la differenza di tempo è quindi direttamente correlata alla velocità del fluido. Il misuratore di flusso della serie PCE-TDS 100 usa questo effetto per determinare la velocità del flusso e della portata. I trasduttori ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nel tubo. I trasduttori vengono posizionati separatamente in verticale, a valle e a monte del tubo da misurare. I sensori, non distruttivi, si fissano sopra il tubo con una flangia. A quel punto sul display appare il valore della velocità del flusso. Il misuratore di flusso a ultrasuoni può essere utilizzato in tubazioni di metallo, di plastica e di gomma.

Per ulteriori informazioni sul misuratore di flusso a ultrasuoni della serie PCE-TDS 100 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi flussometri e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Misuratore portatile per prove di controllo
 - Installazione senza interruzione del processo
 - Facile da montare
 - Preciso e affidabile

 - Senza perdita di pressione
 - Privo di parti mobili, non ha bisogno di
   manutenzione
 - A prova di usura

Specifiche tecniche

Range di misura

-32 ... +32 m/s

Risoluzione

0,0001 m/s

Precisione

Per condutture ≥ DN50: ±1,5% del valore
Per condutture < DN50: ±3,5% del valore

Riproducibilità

±1% del valore

Tempo di risposta

0 ... 999 secondi, impostazione libera

Dimensioni del tubo

TDS-S1: 20 ... 108 mm
TDS-M1: 57 ... 720 mm

Dimensioni del sensore

TDS-S1: 45 x 30 x 30 mm
TDS-M1: 60 x 45 x 45 mm

Peso del sensore

TDS-S1: 75 g
TDS-M1: 260 g

Installazione del sensore

V, N, W

Sostanza

Qualsiasi fluido con impurezza inferiore a 5% e flusso superiore >0,03 m³/h

Codice Articolo

TDS-S1: PCE-TDS 100HS
TDS-M1: PCE-TDS 100H

Cavo di collegamento

Ca. 5 m

Alimentazione

3 x pile AA Ni-H / 2100 mAh

Caricabatteria

100 .. 240V AC

Interfaccia

USB

Memoria

1800 valori

Materiale della struttura

ABS

Temperatura del liquido

-30 ... +160 ºC

Dimensioni del dispositivo portatile

214 x 104 x 40 mm

Peso

450 g

Immagini

Il misuratore di flusso a ultrasuoni PCE-TDS 100 mentre effettua una misura in una tubatura

I due sensori elettroacustici del misuratore di flusso

Contenuto della spedizione
1 x Misuratore di flusso della serie PCE-TDS 100,
2 x Sensori (a seconda del modello),
2 x 5 m di cavo di collegamento,
2 x Cinghie di fissaggio,
1 x Caricabatteria,
1 x Gel di accoppiamento,
1 x Nastro,
1 x Valigetta per trasporto,
Istruzioni per l'uso (disponibili in download)

Accessori opzionali

Sensore TDS-HS
Sensore TDS-HM
TT-GEL
Cavo per la serie PCE-TDS 100
SOFT-PCE-TDS
CAL-PCE-TDS-ISO

Tipo HS (su guida)
Tipo HM (su guida)
Gel di accoppiamento
Cavo per i sensori, 2 x 5 m
Software e cavo dati
Certificazione UNI EN ISO 9001

Il calcolo della velocità del flusso secondo il metodo di differenza nel tempo di esecuzione si effettua secondo la seguente equazione:

v – velocità media del fluido
T1 – tempo di esecuzione del segnale ultrasonico in direzione della corrente
T2 - tempo di esecuzione del segnale ultrasonico in direzione contro corrente
L – lunghezza del percorso degli ultrasuoni
α – angolo del segnale ultrasonico verso il flusso
