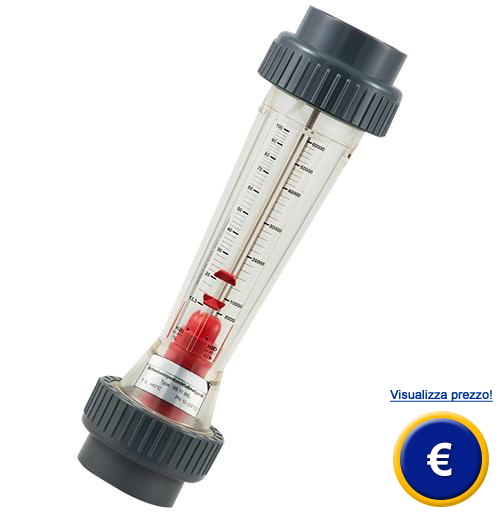

Rotametro serie
PCE-VS |
|||||||||||||||||||||||||||||||||||||||
|
ll rotametro è uno strumento per determinare la portata dei flussi, vale a dire liquidi o gas nelle tubature. Il rotametro della serie PCE-VS lavora secondo il principio del corpo in sospensione. Nel tubo da misurazione (conico ed in plastica) del rotametro si trova un corpo in sospensione che viene sollevato per inerzia dal fluido stesso. L'altezza che raggiunge il corpo in sospensione del rotametro dipende dalla portata. Se aumenta la portata, aumenta la resistenza del flusso. Il corpo in sospensione del rotametro sale e aumenta la superficie tra il corpo in sospensione e il tubo di vetro. Con ciò cala la resistenza del flusso fino a diventare identica alla somma della forza del peso del corpo in sospensione e la forza ascensionale. Il livello come misura per la portata si può leggere in una scala nel rotametro. Pertanto, il rotametro è disponibile in differenti versioni. Il rotametro viene inviato con una scala in l/h per acqua o Nm³/h per aria. La lettura della portata viene facilitata da due indicatori di valore teorico regolabili, integrati nel rotametro. Nel caso che abbia domande da fare sul rotametro si metta in contatto con noi al numero di telefono: +39 0583 975114. I nostri tecnici e ingegneri le offriranno la loro consulenza su questo rotametro e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments |
|||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
Rotametro serie PCE-VS |
|||||||||||||||||||||||||||||||||||||||
|
- Capacità di lettura in l/h o Nm3/h
- Aalta resistenza - Resistente alla corrosione - Alta riproducibilità - Range di 1,5 - 60.000 l/h - Montaggio
semplice |
- Non ha bisogno di
nessuna alimentazione - Classe di precisione 4, secondo VDI 3513 - Per fluidi liquidi e gassosi - Regolazione degli indicatori del valore teorico - Corpo flottante di PVDF (Polifluoruro di vinilideno)
|
||||||||||||||||||||||||||||||||||||||
| Specifiche tecniche | |||||||||||||||||||||||||||||||||||||||
| Serie | VS11... | VS12... | VS13... | ||||||||||||||||||||||||||||||||||||
| VS32... | VS33... | ||||||||||||||||||||||||||||||||||||||
| Propietà | |||||||||||||||||||||||||||||||||||||||
| Precisione | classe di precisione 4, secondo VDI 3513, pagina 2 | ||||||||||||||||||||||||||||||||||||||
| Precisione nominale 30 ºC | PN 10 | ||||||||||||||||||||||||||||||||||||||
| Temp. del flusso | 0 ... 60 ºC | 0 ... 100 ºC | 0 ... 40 ºC | ||||||||||||||||||||||||||||||||||||
| Tubo di misura | PA (Trogramid) | PSU (Polisuifon) | PVC | ||||||||||||||||||||||||||||||||||||
| Corpo flottante | PVDF (Polifluoruro di vinilideno) | ||||||||||||||||||||||||||||||||||||||
| Anello O | EPDM (Etileno Propileno Dieno tipo M ASTM) | ||||||||||||||||||||||||||||||||||||||
| Serie VS1... (lunghezza = 335 mm) | |||||||||||||||||||||||||||||||||||||||
| Tipo | Valore nominale | Range per acqua |
Range per aria 0 ... 10 bar |
||||||||||||||||||||||||||||||||||||
| VS 1_25A... | DN25 | 50 - 500 l/h | 1,5 - 42 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_25B... | DN25 | 100 - 1000 l/h | 2,5 - 87 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_32C... | DN32 | 150 - 1500 l/h | 4 - 135 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_32E... | DN32 | 250 - 2500 l/h | 7 - 237 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_40D... | DN40 | 200 - 2000 l/h | 6 - 174 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_40F... | DN40 | 300 - 3000 l/h | 9 - 324 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_40G... | DN40 | 600 - 6000 l/h | 17 - 522 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_50G... | DN50 | 600 - 6000 l/h | 17 - 525 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_50H... | DN50 | 1000 - 10000 l/h | 29 - 903 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_50I... | DN50 | 1500 - 15000 l/h | 53 - 1215 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_65J... | DN65 | 2000 - 20000 l/h | 55 - 1635 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_65K... | DN65 | 3000 - 30000 l/h | 80 - 2274 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS 1_65L... | DN65 | 8000 - 80000 l/h | - - - | ||||||||||||||||||||||||||||||||||||
|
Avviso:
Tenga presente i differenti range di precisione del flusso. I range precisi li trova qui
|
|||||||||||||||||||||||||||||||||||||||

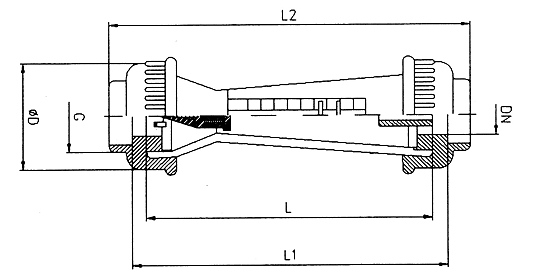

| Dimensioni VS1... (L = 335 mm) | |||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
Indicazione dell'installazione
e montaggio del rotametro PCE-VS
I rotametri si devono installare in verticale e liberi da tensione. È necessario prevedere un percorso di entrata e uscita, entrata ca. 10 x DN, uscita ca. 5 x DN |
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| Serie VS3... (lunghezza = 165...200 mm) | |||||||||||||||||||||||||||||||||||||||
| Tipo | Valore nominale | Range per fluidi |
Range per gas 0 ... 10 bar |
||||||||||||||||||||||||||||||||||||
| VS3_10P... | DN10 | 1,5 - 15 l/h | 0,01 - 1,8 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_10Q... | DN10 | 2,5 - 25 l/h | 0,2 - 3,2 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_10R... | DN10 | 5 - 50 l/h | 0,5 - 6,4 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_10T... | DN10 | 10 - 100 l/h | 0,8 - 10 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_15S... | DN15 | 8 - 80 l/h | 0,6 - 9,5 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_15U... | DN15 | 15 - 150 l/h | 1,4 - 19 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_15V... | DN15 | 20 - 200 l/h | 1,5 - 25 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_25U... | DN25 | 15 - 150 l/h | 1,0 - 21 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_25W... | DN25 | 30 - 300 l/h | 1,5 - 35 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_25A... | DN25 | 50 - 500 l/h | 3 - 60 Nm3/h | ||||||||||||||||||||||||||||||||||||
| VS3_25B... | DN25 | 100 - 1000 l/h | 6 - 100 Nm3/h | ||||||||||||||||||||||||||||||||||||
|
Avviso:
Tenga presente i differenti range di precisione del flusso.
I range
precisi li trova qui
|
|||||||||||||||||||||||||||||||||||||||
| Dimensioni VS3... (L = 165...200 mm) | |||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
Indicazione dell'installazione
e montaggio del rotametro PCE-VS
I rotametri si devono installare in verticale e liberi da tensione. È necessario prevedere un percorso di entrata e uscita, entrata ca. 10 x DN, uscita ca. 5 x DN |
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||

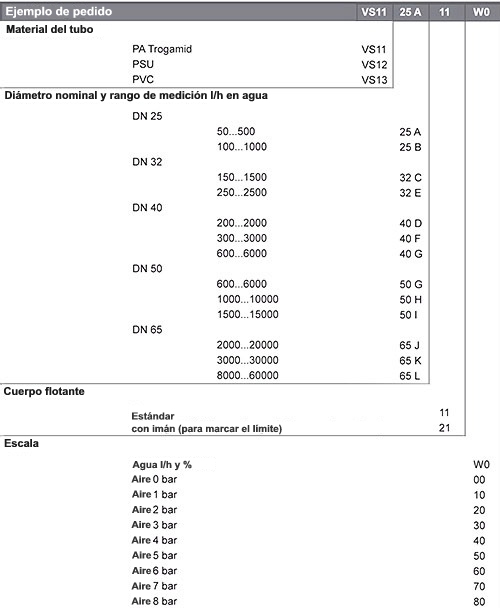

| Esempi | |||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
Avviso:
Tenga presente i differenti range di precisione del flusso.
I range
precisi li trova qui
|
|||||||||||||||||||||||||||||||||||||||
| Materiale del tubo di misura | Valore nominale | Galleggiante | Scala | ||||||||||||||||||||||||||||||||||||
| PA Trogamid | DN40 / 200 ... 20000 | Standard | Fluidi l/h e % | ||||||||||||||||||||||||||||||||||||
| VS11 | 40D | 11 | W0 | ||||||||||||||||||||||||||||||||||||
|
Numero dell'ordine
VS11 40D 11 W0 |
|||||||||||||||||||||||||||||||||||||||
|
Contenuto della spedizione 1 x rotametro serie PCE-VS |
|||||||||||||||||||||||||||||||||||||||
|
Componente
addizionale |
|
||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
|
|
 |
||||||||||||||||||||||||||||||||||||||
|
