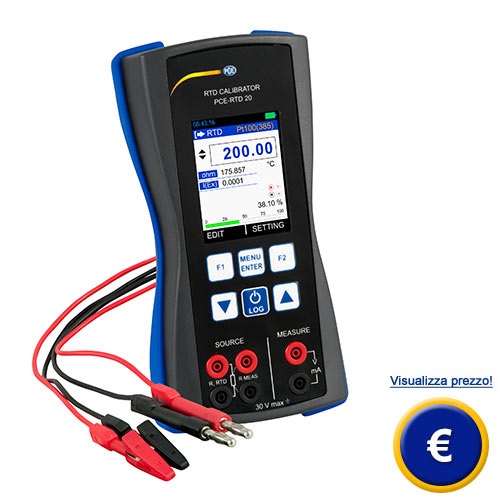

Simulatore RTD PCE-RTD 20
simulatore RTD / simulazione e misura di resistenza, sensori PT, corrente e tensione / batteria al litio / test di continuità / funzione rampa

Il simulatore RTD PCE-RTD 20 viene utilizzato per simulare resistenze e sensori di temperatura a resistenza. Pertanto, il simulatore RTD può essere utilizzato come calibratore per i termometri. Oltre alla simulazione della resistenza, il simulatore RTD ha una funzione di misura per tensione, corrente e resistenza. Entrambe le funzioni operano in modo indipendente. Inoltre, entrambe le connessioni sono separate galvanicamente l'una dall'altra.

Il simulatore RTD ha molte caratteristiche differenti per i sensori RTD, così che è possibile una perfetta calibrazione di termometri di vario tipo. Il simulatore RTD ha una precisione dello 0,02% in tutti i range di misura e per tutte le funzioni di misura. Oltre a determinare il valore diretto di temperature o resistenze, il simulatore RTD può essere utilizzato in modalità rampa. Qui l'utente può decidere se la rampa deve essere eseguita indefinitamente o ad intervalli definiti.

Il simulatore RTD è dotato di una interfaccia mini-USB, attraverso la quale si può ricaricare la batteria. La stessa interfaccia serve per il trasferimento dei valori di misura al PC.

Per ulteriori informazioni sul simulatore RTD PCE-RTD 20 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi simulatori e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Modalità di simulazione e misura
 - Batteria
 - Display grafico
 - Alimentazione a 24V per loop di corrente

 - Compatibile con HART
 - Modalità manuale e funzione rampa
 - Test di continuità
 - Funzione datalogger

Specifiche tecniche

* Nella modalità di misura a 4 fili è possibile una risoluzione fino a 0,01 Ω nell'intervallo 0 ... 1600 Ω. La precisione specificata si applica alla modalità di misura a 4 fili. Con la misura a 3 fili, l'errore della misura aumenta di 1 °C (PT10/Cu10), 0,6 °C (PT50/Cu50) e 0,4 °C (tipi rimanenti).

* Precisione valida per corrente di >0,2 mA e >0,4 mA.

Sensore compatibile RTD

PT10 (385), PT50 (385), PT100 (385), PT200 (385),
PT400 (385), PT500 (385), PT1000 (385),
PT10 (3926)

Ni100 (672), Ni (618), Ni120 (672), Cu10 (427)
Cu50 (427), Cu100 (427)

Specifiche tecniche generali

Modalità display

Misura: mA / V / Ω / RTD
Simulazione: Ω / RTD

Unità di misura della temperatura

°C / °F / K

Corrente RTD

Ca. 300 µA

Simulazione corrente massima

3 mA (0 ... 650 Ω)
I < 2 V / R_sim (650 ... 4000 Ω)

Tensione massima di ingresso

30 V DC

Coefficiente di temperatura

<30 ppm

Impedenza di ingresso

Misura della tensione: >1 MΩ
Misura della corrente: 10 Ω

Tempo di risposta

< 100 ms

Frequenza di aggiornamento sul display

10 Hz

Datalogger

Memoria interna, 150.000 valori

Interfaccia

USB 2.0

Display

TFT LCD da 2,4", 240 x 320 pixel, retroilluminato

Tensione di uscita loop

24 V DC / 24 mA

Resistenza loop HART mA

250 Ω ±20 %

Funzioni speciali

Funzione di step e rampa
Modalità manuale e automatica
√x, x²: Per la funzione di misura

Test di continuità

Impostazione del valore limite fino a 100 Ω

Alimentazione

Batteria al litio da 3,7 V / 2300 mAh

Durata della carica

Ca. 5 ore

Alimentazione

Ingresso: 100 ... 240V AC / 50 / 60 Hz
Uscita: 5V/1A DC

Durata operativa della batteria

Ca. 15 h: Modalità simulazione e misura RTD/Ω con bassa luminosità del display LCD
Ca. 8 h: Modalità misura di 12 mA (24 V) con bassa luminosità del display LCD

Dimensioni

162 x 82 x 40 mm

Peso

Ca. 300 g

Classe di protezione

IP20

Condizioni operative

Batteria: 0 ... +55 °C / 30 ... 90% U.R.
Rete elettrica: 0 ... +45 °C / 30 ... 90% U.R.

Condizioni di stoccaggio

-20 ... +60 °C / 30 ... 90% U.R. senza condensa

Tempo di riscaldamento

Ca. 15 minuti

Contenuto della spedizione

1 x Simulatore RTD PCE-RTD 20,
3 x Cavi con connettore da 2 mm,
3 x Cavi da 2 mm con pinze a coccodrillo,
3 x Adattatori da 2 mm a 4 mm,
1 x Cavo dati mini-USB,
1 x Alimentatore 5V/1A,
1 x Borsa per trasporto,
1 x Software,
Istruzioni per l'uso (In Inglese)
