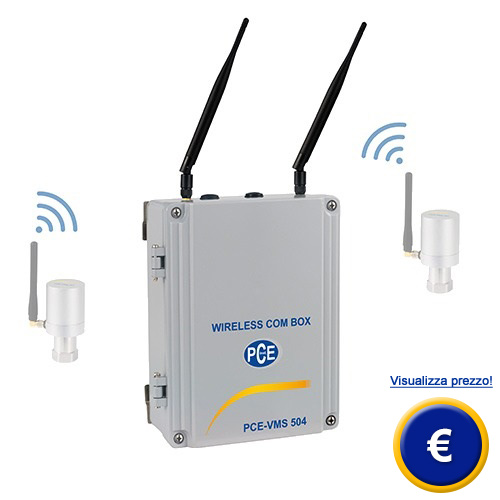

Sistema wireless di rilevazione delle vibrazioni PCE-VMS 504
sistema wireless di rilevazione delle vibrazioni con sensori esterni /
per la misura di accelerazione, velocità, spostamento e temperatura /
possibile upgrade fino a 60 trasmettitori per base, con più di 6 stazioni base (360 trasmettitori)

Il sistema di rilevazione delle vibrazioni wireless PCE-VMS 504 misura l'accelerazione delle vibrazioni in un range fino a 30 g e la frequenza delle vibrazioni in un range tra 5 e 10 Khz. Il sistema di rilevazione delle vibrazioni wireless utilizza sensori esterni che misurano le vibrazioni nei macchinari e trasmette i risultati in modalità wireless all'unità ricevente. Grazie ai piedini magnetici, questi sensori possono essere facilmente attaccati alla macchina e oltre a misurare la vibrazione possono misurare anche la temperatura tra -20 e +120 ºC. Durante l'operazione, il server di comunicazione (Socket/Web) invia i parametri misurati direttamente all'unità ricevente del sistema di rilevazione delle vibrazioni wireless PCE-VMS 504, che trasferisce i dati a un server non appena ricevuti. Quando il sistema non si può collegare a un server, i parametri vengono salvati nell'unità ricevente fino a quando non si stabilisce con successo un collegamento al server. Un grande vantaggio del sistema di rilevazione delle vibrazioni wireless consiste nel fatto che l'utente evita possibili problemi con il cavo e può archiviare anche i dati per un periodo lungo. Per ulteriori informazioni sul sistema wireless di rilevazione delle vibrazioni PCE-VMS 504 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi sistemi di rilevazione delle vibrazioni e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Comunicazione wireless mediante ZigBee
- Range frequenza tra 5 Hz e 10 kHz
- Sensori Piezo wirelesss
- Ampia portata
- Sempre ampliabile

- Trasmettitore con protezione IP 65
- Misura della temperatura fino a +120 ºC
- Memoria (stazione ricevente) 128 MB
- Lunga durata della batteria
- Senza necessità di cablaggio

Specifiche tecniche:
Stazione ricevente del sistema di rilevazione delle vibrazioni wireless PCE-VMS 504

Tipo di comunicazione

ZigBee (con PCE-VMS 501)
Ethernet, cavo in fibra ottica, wireless (con server)

Banda di frequenza

2,4 GHz

Interfacce

Ethernet 2.0 IEEE802.3, TCP/IP, 10/100baseT

Capacità di memoria

128 MB

Alimentazione

220 V AC o POE

Temperatura operativa

-20 ... +50 ºC

Dimensioni

250 x 210 x 100 mm

Peso

2400 g

Specifiche tecniche:
Trasmettitore PCE-VMS 501 del sistema di rilevazione delle vibrazioni wireless

Gamma di trasmissione

max. 100 m. in ambito industriale
(130 in ambiente libero)

Range accelerazione

fino a 300 m/s2

Range frequenza

5 Hz ... 10 kHz

Frequenza di risonanza

16 kHz

Linearità

1 %

Interferenze

≤5 %

Isolamento elettrico

<10⁸ Ω

Limite di carico

1000 g

Parametri

accelerazione, velocità, spostamento, temperatura

Intervallo di trasmissione

min. 1 min. per sensore
1 sensore in un box = 1 minuto,
3 sensori in un box = 3 minuti

Conversione D/A

24 bit

Percorso onda di misura

max. 512 kB

Linea di frequenza

800, 1600, 3200, 6400

Range temperatura

-20 ... +120 ºC

Vite filettata

6 mm

Materiale della struttura

parte inferiore in acciaio inox 316 L,
parte superiore in lega di alluminio

Alimentazione

1 x batteria al litio di 3,6 V (ER 34335)

Durata della batteria

1 anno, in base all'intervallo di trasmissione

Dimensioni

altezza: 80 mm
diametro: 40 mm

Peso

217 g

Tipo di protezione

IP 65

Temperatura operativa

-30 ... +70 ºC
(temperatura della superficie fino a 125 ºC)

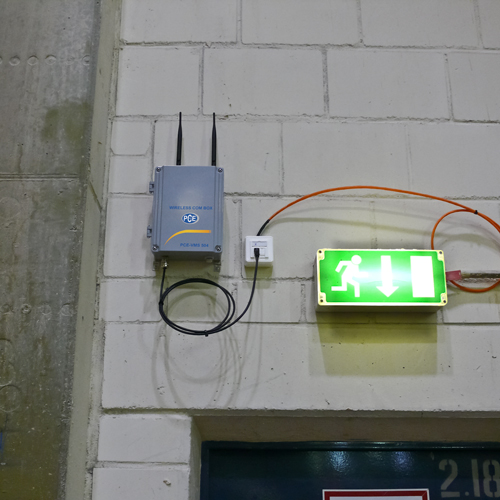

Stazione ricevente del sistema wireless di rilevazione delle vibrazioni PCE-VMS 504

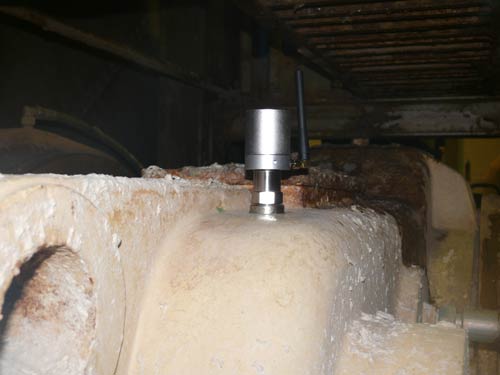

Sensore delle vibrazioni del sistema wireless di rilevazione delle vibrazioni PCE-VMS 504

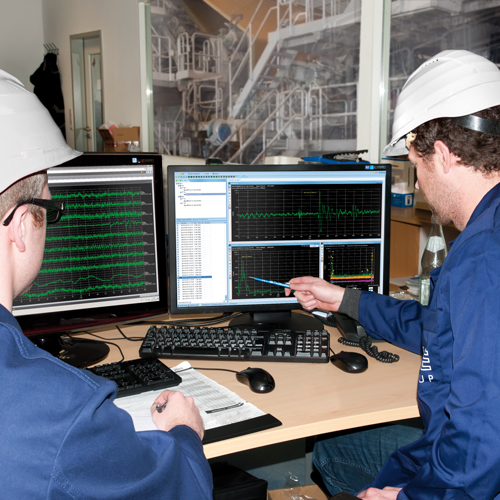

Immagine dell'uso del software di analisi delle vibrazioni MOS2000

Contenuto della spedizione del sistema di rilevazione delle vibrazioni wireless PCE-VMS 504

1 x sistema di rilevazione delle vibrazioni wireless PCE-VMS 504 con stazione ricevente,
1 x software di analisi, 1 x cavo di alimentazione (1,5 m), 1 x cavo di rete (1,5 m),
4 x viti per il montaggio su parete, 1 x istruzioni per l'uso

Accessori opzionali del sistema di rilevazione delle vibrazioni wireless PCE-VMS 504

PCE-VMS 501

Sensore per vibrazioni, piede magnetico (Ø 20 mm),
Antenna (L=90 mm),
Batteria inclusa (1 anno di durata)

PCE-VMS AD1

Adattatore per tubature (Ø 100 mm)

PCE-VMS AD5

Adattatore per tubature (Ø 500 mm)

PCE-VMS AD10

Adattatore per tubature (Ø 1000 mm)

SG-527

Adesivo metallico per fissare l'adattatore

PCE-VMS-PC

Server per software di monitoraggio / gestione database (necessario se il cliente non dispone di nessun server)

PCE-VMS-CAL

Certificato di taratura di fabbrica (taratura su 1 punto tracciabile), per sensore mono assiale

PCE-VMS-CAL2

Certificato di taratura di fabbrica (ri-taratura su 1 punto tracciabile), per sensore mono assiale

Servizi opzionali per il sistema di rilevazione delle vibrazioni wireless

PCE-VMS-FW

Monitoraggio a distanza - Desktop di controllo a distanza (per analizzare i grafici delle vibrazione o i dati delle vibrazioni)
