Convertitore di segnale UMU 100
Convertitore di segnale per sensori Pt100 / connessione per conduttori a 2, 3 e 4 fili anche per termocoppie / in modo opzionale anche per ingresso di corrente e tensione

Il convertitore di segnale UMU 100 è un trasduttore ideale per la valutazione dei sensori Pt100  e termocoppie (tipo K, J, etc.). Il convertitore di segnale UMU 100 è sicuro ed impedisce guasti nei macchinari o negli impianti di produzione. Il convertitore di segnale integra un'uscita di corrente e di tensione. In modo opzionale può dotare il convertitore di segnale con due uscite di relè per controllare ad esempio un allarme visivo che si attiva una volta raggiunto il livello di allarme. Grazie alla separazione galvanica la tensione di alimentazione non influisce con il segnale misurato, per cui il convertitore di segnale riesce ad essere uno strumento di misura sicuro e preciso che può essere utilizzanto anche nella sua azienda. Troverà una visione generale di altri convertitori di segnale qui.

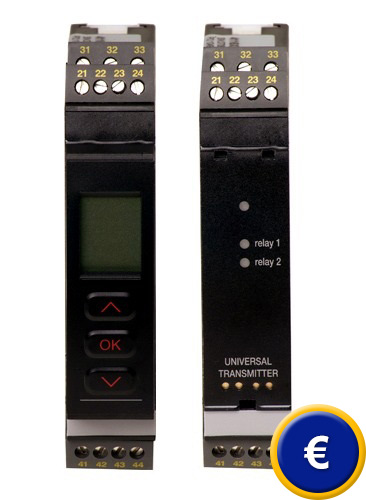

Convertitore di segnale UMU 100

- Per sensori Pt100 e termocoppie
- Indicazione di errore nel display
- Alimentazione universale
- Separazione galvanica di ingresso ed uscite

- 2 relè di allarme opzionali
- Con entrata in corrente e tensione
- Con uscita in corrente e tensione
- Display che si può collegare per parametrizzare

Specifiche tecniche

Ingresso

Range di misura

Precisione

Pt100

-200 °C ... 850 °C

±0,2 °C

Resistenza lineare

0 Ω ... 10 kΩ

±0,1Ω

Potenziometro

10 Ω ... 100 kΩ

---

Termocoppia (varia secondo il tipo)

- 200 °C ... 2300 °C

±2 °C

Corrente (programmazione libera)

0 mA ... 20 mA

4 mA ... 20 mA

±4 µA

Tensione (programmazione libera)

0 V ... 1 V DC

0,2 V ... 1 V DC

0 V ... 5 V

1 V ... 5 V

0 V ... 10 V

2 V ... 10 V

±0 µV

Uscita

Range

Carica

Corrente

0 mA ... 20 mA

4 mA ... 20 mA

20 mA ... 0 mA

20 mA ... 4 mA

massimo

20 mA, 800 Ω, 16 V DC

Tensione

0 V ... 1 V DC

0,2 V ... 1 V DC

0 V ... 5 V

1 V ... 5 V

0 V ... 10 V

2 V ... 10 V

1 V ... 0 V DC

1 V ... 0,2 V DC

5 V ... 0 V

5 V ... 1 V

10 V ... 0 V

10 V ... 2 V

min. 500 kΩ

Relè (chiuso, aperto, Hold)

Tensione massima: 250 V RMS
Corrente massima: 2 A AC o 1 A DC

Potenza massima (AC): 500 VA

Specifiche tecniche generali

Tensione di alimentazione

24 V AC ... 230 V AC / 50 Hz ... 60 Hz

24 V DC ... 250 V DC

Potenza massima assorbita

≤2,5 W

Tempo di risposta (0 % ... 90 % / 100 % ... 0 %)

Ingresso di temperatura: ≤1 s

Ingresso di corrente e tensione: ≤400 ms

Temperatura di calibrazione

20 °C ... 28 °C

Umidità relativa massima

90 % U.R.

Dimensioni con display frontale (altezza x larghezza x profondità)

109 x 23,5 x 116 mm

Dimensioni senza display frontale (altezza x larghezza x profondità)

109 x 23,5 x 104 mm

Tipo di protezione

Struttura: IP 50

Morsetti: IP 20

Peso

175 g

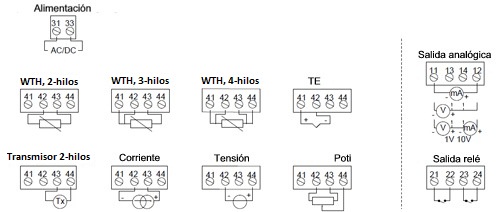

Qui vengono mostrati i differenti tipi di connessione del trasduttore di temperatura UMU 100

Contenuto della spedizione
1 x convertitore di segnale UMU 100, 1 x istruzioni
