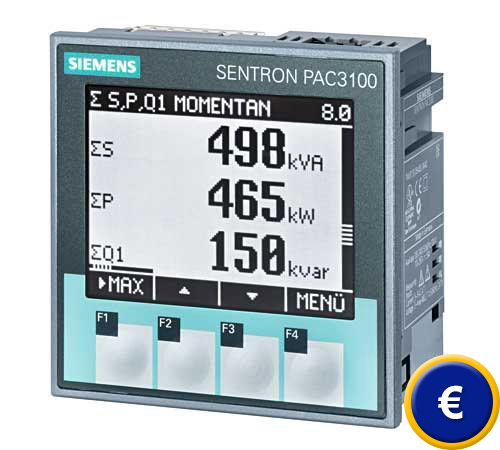

Misuratore multifunzione Siemens Sentron PAC3100
misurazione e visualizzazione dei parametri di rete / contatore di energia attiva e reattiva / interfaccia RS-485 / IP 65 nella parte frontale / semplice installazione e messa in funzione

Il misuratore multifunzione Sentron PAC3100 è uno strumento compatto, indicato per la misura e la visualizzazione di differenti parametri di rete, con presa di corrente che si può collegare a reti monofase o trifase. Questo misuratore multifunzione Sentron PAC3100 rileva i valori energetici degli impianti individuali o di quelli di derivazione. Oltre alla tensione e alla corrente, può misurare la potenza attiva, reattiva, apparente ed indicare questi valori nell'ampio display da 72 x 54mm. Inoltre questo misuratore ha una interfaccia RS485 che consente un'integrazione piena nelle infrastrutture esistenti. La comunicazione attraverso l'interfaccia RS485 si realizza con il protocollo Modbus RTU. Ciò rende possibile la lettura dei valori di misura o la modifica della configurazione del dispositivo. Attraverso l'interfaccia RS485 si può consultare anche lo stato dei due ingressi digitali. Le due uscite digitali si possono usare come uscita ad impulsi di energia. Quando si fa una adeguata parametrizzazione, il misuratore multifunzione Sentron PAC3100 ottiene per ogni unità di energia un numero di impulsi regolabili. Come seconda possibilità, queste uscite permettono di essere controllate a distanza attraverso l'interfaccia RS485. La configurazione del misuratore multifunzione viene effettuata attraverso il software SENTRON Powerconfig che viene incluso nella spedizione. Questo permette anche la visualizzazione momentanea dei valori di misura. Se ha qualche domanda sul misuratore multifunzione si metta in contatto con noi al numero: +39 0583 975114. I nosti tecnici e ingegneri la sapranno consigliare su questi misuratori multifunzione e sugli altri nostri prodotti: sistemi di regolazione e controllo, strumenti per laboratorio, misuratori o bilance di PCE Instruments.

Misuratore multifunzione Siemens Sentron PAC3100

- Permette di misurare la potenza apparente,
  reattiva ed effettiva

- Determinazione dell'ultimo valore medio del
  periodo richiesto per potenza. Periodo richiesto
  da 1 a 60 minuti

- Protezione IP 65 nella parte frontale

- Montaggio semplice in uno spazio minimo

- Rapida messa in funzione grazie ad un uso
  intuitivo

- Facile connessione del sistema attraverso
  l'interfaccia RS485 integrata

Specifiche tecniche

Range di tensione

L-N: 58 ... 277 V AC TRMS
L-L: 100 ... 480 V AC TRMS
categoria di sovratensione: cat III

Range di corrente

5 A AC
(solo per connessione ad un sistema di corrente AC con un trasformatore di corrente esterna)

Range nominale

100 ... 240 V AC (45 ... 65 Hz)
110 ... 250 V DC
categoria di sovratensione: CAT III

Potenza assorbita

5 W DC
10 VA AC

Ingressi digitali

2

Uscite digitali

2

Comunicazione

interfaccia RS485 Modbus RTU
4800 / 9600 / 19200 / 38400 Baud

Display

display LC grafico e monocromatico
risoluzione: 128 x 96 pixel
misure: 72 mm x 54 mm
frequenza di campionamento: 0,33 ... 3 s, regolabile

Configurazione

4 tasti di funzione o con software

Dimensioni

96 x 96 x 56 mm

Dimensione del riquadro del pannello di montaggio

92 x 92 mm

Range di temperatura

funzionamento: -10 ... +55 °C
in inattività: -25 ... +70 °C

Umidità relativa

95 % a 25 °C senza condensazione

Tipo di protezione

frontale: IP 65

Peso

ca. 325 g

Montaggio

clips di montaggio con viti, connessione con blocco dei terminali

Contenuto della spedizione
1 x misuratore multifunzione Siemens Sentron PAC3100, software di configurazione SENTRON Powerconfig, materiale per montaggio, istruzioni

Accessori opzionali

SENTRON PAC TMP

adattatore per montaggio con fascia per Siemens Sentron PAC3100

Software SENTRON Powermanager (standard)

- ricompilazione e registrazione dei valori
- visualizzazione delle grandezze di misura
  mediante tabelle
- possibilità di indicazione libera delle grandezze
  di misura
- visualizzazione dei file e dei dati online
- lettura della memoria interna
- rapporto sui costi dei consumi
- interscambio dei dati con altri sistemi
- configurazione del sistema
