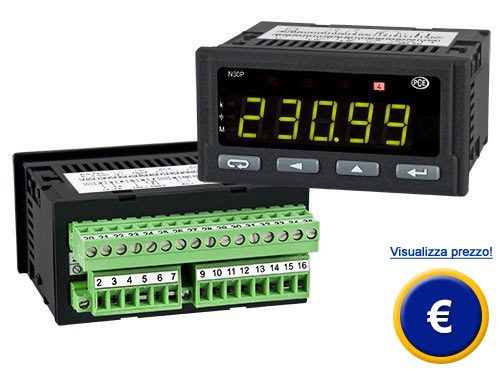

Misuratore di potenza integrato PCE-N30P
misura monofase dei parametri di rete: tensione, corrente, potenza, angolo di fase ... /
opzionale uscita impulso e interfaccia RS485 / frontale IP 65

Il misuratore di potenza integrato PCE-N30P è un indicatore che registra e mostra parametri importanti delle reti elettriche monofase. Il misuratore di potenza integrato PCE-N30P calcola la potenza apparente, attiva e reattiva, l'angolo offset e il fattore di potenza di corrente e tensione. E poi calcola la potenza media durante 15 minuti e la tensione media per 10 minuti. La parametrizzazione e l'uso viene fatto attraverso i quattro tasti nella parte frontale dello strumento. I range di misura del misuratore di potenza integrato (corrente 5 A, tensione 400 V) si possono ampliare con il convertitore di tensione e corrente. Il punto decimale si regola automaticamente in funzione del valore di misura. Le due uscite di allarme, incluse nella versione base, attivano un allarme se si eccedono i valori limite. Inoltre il colore indicativo del valore di misura cambia con l'attivazione dell'allarme. L'uscita ad impulsi (disponibile come opzione) genera 5000 impulsi per kWh. Con l'interfaccia RS485 (disponibile come opzione) può selezionare anche i valori di misura. Se ha qualche domanda sul misuratore di potenza integrato si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su questi misuratori di potenza e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

- Misurazione e visualizzazione di 16 parametri

- Frontale IP 65

- Display  tre colori

- Due uscite di allarme

- Rapporto di conversione per corrente e
  tensione regolabile

- Interfaccia opzionale RS-485

Scheda tecnica

Ingressi

corrente: 0,2 ... 6 A
tensione: 0 ... 480 V
frequenza: 45.00 ... 100.00 Hz

Precisione

tensione, corrente, frequenza: 0,2 %
potenza attiva, apparente, reattiva : 0,5 %
fattore di potenza: 0,5 %
spostamento di fase: 1 %
energia attiva, energia reattiva: 0,5 %

Display

display LED a 5 cifre e 7 segmenti, 3 colori

Potenza assorbita

6 VA

Uscite

2 relè di allarme 250 V / 0,5 A NO
opzionale:
uscita analogica (0/4 ... 20 mA o 0 ... 10 V)
interfaccia RS485,
uscita ad impulsi (5000 impulsi/kWh)

Temperatura ambientale

temperatura operativa: -25 °C ... 55 °C

in inattività: -33 °C ... +70 °C

Dimensioni

96 x 48 x 93 mm

Dimensioni per installazione su pannello

92 x 45 mm (secondo DIN)

Tensione di alimentazione
PCE-N30P-1/3
PCE-N30P-2/4

85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40V AC (45 ... 65 Hz) o DC

Tipo di protezione

frontale: IP 65

Peso

< 200 g

Montaggio

clip di montaggio con viti,

connessione mediante morsetti

Normative

EN 61010-1 CAT III 600 V

Per garantire un'installazione rapida e sicura i morsetti di connessione sono stati stampati sulla struttura del misuratore di potenza integrato PCE-N30P.

Contenuto di spedizione
1 x misuratore di potenza integrato PCE-N30P (-1 / -2 / -3 o -4), materiali di fissaggio, istruzioni

Versioni disponibili dell'installazione-misuratore di potenza PCE-N30P

PCE-N30P-1

alimentazione 85 ... 253 V AC / DC
2 relè di allarme

PCE-N30P-2

alimentazione 20 ... 40V AC / DC
2 relè di allarme

PCE-N30P-3

alimentazione 85 ... 253 V AC / DC
2 relè di allarme, uscita analogica (0/4 ... 20 mA o 0 ... 10 V), interfacia RS485, uscita ad impulsi Open Collector

PCE-N30P-4

alimentazione 20 ... 40V AC / DC,
2 relè di allarme, uscita analogica (0/4 ... 20 mA o 0 ... 10 V), interfaccia RS485, uscita ad impulsi Open Collector
