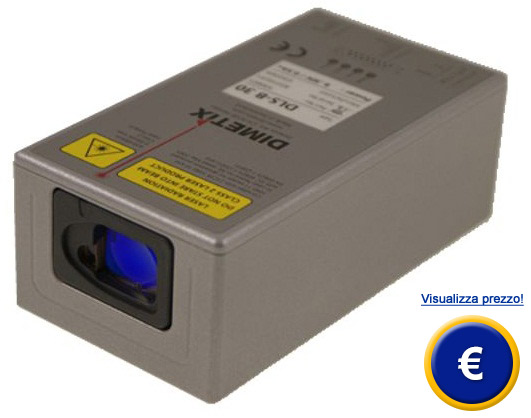

Sensore di distanza DLS-B30 & DLS-B15
sensore di distanza industriale da montaggio fisso con SPS

Il sensore di distanza DLS serve per misurare distanze con precisione nel settore dell'industria. Con questo sensore di distanza potrà misurare per esempio il riempimento dei contenitori, la posizione degli oggetti nel nastro trasportatore o lo spessore dei rulli e cilindri, così come potrà conservare e valutare i dati nel OC oppure collegare lo strumento a un SPS per la sua facile lettura. Le possibilità dell'uso del sensore di distanza sono molteplici. Il sensore di distanza è molto semplice da istallare con l'aiuto delle viti M4 e si alimenta per mezzo della rete (9 - 30 VDC). La versione standard di questo sensore di distanza si deve utilizzare sempre in connessione con un PC. La misurazione è riprodotta anche nel PC o sul monitor. I valori di misura si danno in forma analogica o digitale. Se desidera collegare il sensore di distanza ad un SPS,  non le sarà necessario utilizzare un PC per la maneggevolezza dello strumento. Per fare questo deve tenere presente che il suo SPS dispone di una interfaccia RS-232 o RS-422 di libera disposizione perché serva di connessione col sensore di distanza. Nel caso che abbia domande tecniche da fare su questo sensore di distanza si metta in contatto con noi al numero di telefono: +39 0583 975114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo sensore di distanza e su qualsiasi prodotto dei nostri sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

 Il sensore di distanza della serie DLS si può usare con un PC standard
o collegarsi a un SPS con un RS-422
(uso e lettura dei risultati della misurazione della distanza)

- Solido, resistente a colpi e a spruzzi d'acqua
  (IP 65)

- Laser classe 2 (< 0,95 mW)

 Influenza degli obiettivi da misurare / altre influenze

- Tutti gli obiettivi opachi possono essere misurati. Non si possono ottenere risultati di misurazione
  con obiettivi trasparenti.
- Gli obiettivi levigati con una buona riflessione danno maggiori e più rapidi risultati di misurazione di
  quelli rugosi. Le superfici rugose influiscono negativamente sul tempo della misurazione (0,3 - 4 s)
- Se esiste un'alta concentrazione di polvere tra il sensore di distanza e l'obiettivo, p. es. quando si
  misurano silos di cemento, anche questo avrà un'influenza negativa sulla misurazione.
- Gli obiettivi in movimento possono essere misurati.

 Software

 Scaricare il software del sensore di distanza

 Precisazioni tecniche

 Campo di misura

0,2 ... 30 m su superfici naturali
20 ... 200 m con punto di verifica

 Precisione tipica

 DLS B30: ± 3,0 mm  /  DLS B15: ± 1,5 mm

 Risoluzione

 1 mm

 Tempo di misura

 0,3 s ... 4 s per misurazioni uniche
 0,3 s ... 4 s per misurazioni prolungate

 Tipo di laser

 classe II

 Diametro del punto laser in mm per metro

 6 mm a 10 m, 30 mm a 50 m,  60 mm a 100 m

 Entrate / Uscite

oppure: 1 RS-232, 1 analogica (4-20 mA)
oppure 1 RS 422 (per SPS), 1 analog. (4-20 mA)

 Software

 incluso, per tutti i computer compreso
 insieme a Windows® 95, 98, 2000 e NT

 Alimentazione

 esterna  9 ... 30 V DC

 Presa di corrente

5mA para 10 V senza laser
max. 250 mA con laser

 Campo di temperatura

- 10 ... + 50 °C per misurazioni uniche
- 10 ... + 45 °C per misurazioni prolungate

 Dimensioni

 150 x 80 x 55 mm

 Peso

 430 g

 Normativa

 ISO / R 1938 - 1971

 Possibilità di uso

 Stabilità della misurazione

La precisione della misurazione di ± 3,0 o ± 1,5 mm viene da un reparto statistico del 95%. La variante tipica la può ottenere dallo schema che trova a destra.

Certi fattori e determinati materiali e superfici hanno un'influenza negativa nel risultato della misurazione:

- Misura in un ambiente a alte temperature
  (> + 50 °C)
- Misurazione in una superficie molto pulita (p.e.
  cilindri di acciaio nobile con pulito brillante)

 Effetti dannosi della luce laser

Il sensore di distanza della serie DLS appartiene alla classe laser II. Gli strumenti della classe laser II posseggono un laser visibile con poco rendimento (<1 mW) che finisce per danneggiare gli occhi di una persona.
Se si guarda direttamente e per un periodo lungo di tempo (>15 min) il raggio laser si possono pro-durre danni agli occhi. Non guardi mai col telescopio il raggio laser.
E' importante tenere presente che normalmente, quando gli occhi si trovano con una luce chiara, ten-dono a chiudersi con un movimento riflesso. Tale movimento riflesso è quello che normalmente prote-gge da danni agli occhi causati da prodotti a laser della classe 2.

 Connessione

         RS-232 o RS-422 per esempio per collegare a un SPS

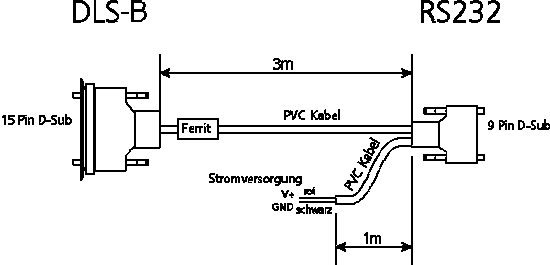

Col cavo RS 232 si può collegare un sensore DLS B direttamente al PC. Per la connessione col sen-sore DLS B si impiega una presa con la quale si ottiene una stretta unione. (IP65). La connessione al PC si effettua con una presa D-Sub da 9 poli. Un cavo a due fili rende facile la connessione da una fonte di alimentazione per il sensore.

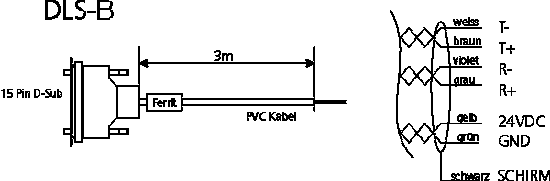

Questo cavo rende possibile collegare facilmente un sensore DLS B a una interfaccia RS 422. Con questo cavo si produce una stretta connessione (IP65) col sensore DLS B.

Contenuto della spedizione
1 sensore di distanza industriale DLS B30 oppure DLS B15 con software e istruzioni per l' uso
(tempo di spedizione circa: 5 giorni lavorativi)

Supplementare
- Cavo dati RS-232 o RS-422 (la richiesta del cavo di interfaccia definisce rapidamente il tipo di uscita
  digitale del sensore di distanza / RS-232 o RS-422)
- Punto di verifica
