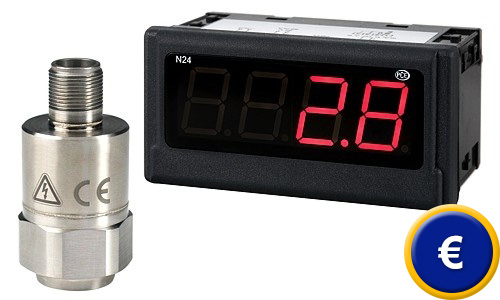

Sensore vibrazione con display PCB-M641B01
sensore vibrazione uso molpteplice con display digitale per motori, ventilatori, soffietti / range di misura da 0 ... 25,4 mm/s / con valore limite di allarme predefinito di 4,5 mm/s

Il sensore da vibrazione con display digitale è stato disegnato per il controllo nell'industria delle macchine di motori, ventilatori, soffietti, etc. Al momento di rilevare la velocità della vibrazione con il sensore da vibrazione si tiene presente un range di frequenza di 10 ... 1 kHz. Tutto ciò in conformità con la ISO 10816-3. Mediante il circuito convenzionale di 4 … 20 mA il sensore da vibrazione può essere collegato a qualsiasi controllatore normale. A questo scopo si fissa il sensore da vibrazione nella macchina da verificare. Il sensore da vibrazione rileva le oscillazioni della macchina e le converte in un segnale elettrico. Il controllo costante con il sensore da vibracione consente di rilevare in anticipo possibili difetti nelle macchine. Questo consente a sua volta di pianificare in tempo quei lavori di manutenzione e riparazione, evitando di fermare le macchine o gli impianti, e di conseguenza le perdite economiche. Questo principio è risultato essere molto utile nel settore del controllo delle macchine. Nel seguente link troverà una visione generale di tutti i trasmettitori di vibrazione o oscillazione. Se ha qualche domanda da fare sul sensore da vibrazione, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo sensore da vibrazione e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Valori limite di allarme predeterminato in
  4,5 mm/s
- Sensore di acciaio inossidabile
- Uscita analogica 4 ... 20 mA
- Con display digitale
- Range di misurazione di 0 ... 25,4 mm/s

- Altezza delle cifre: 20 mm
- Display LED a 4 cifre

Vedere / stampare le istruzioni
 del sensore di vibrazione con display
PCB-M641B01

Specifiche tecniche - Sensore

Range di misurazione

0 ... 25,4 mm/s

Range di frequenza

10 Hz ... 1 kHz

Uscita

4 ... 20 mA

Risoluzione

0,13 mm/s rms

Riproducibilità

±1 %

Range di temperatura

-40 ... +85 ºC

Tensione di alimentazione

12 .. 30 VDC

Tempo di risposta (dentro del 2 % del valore)

<15 s

Isolamento elettrico

>108 ohm

Dimensioni

25,4 x 66 mm

Peso

131 g

vite per il montaggio

1/4-28 UNF

Par de apriete

4 ... 7 Nm

Materiale della struttura

acciaio inossidabile

Connessioni

2-Pin MIL-C-5015

Posizione della connessione

arriba

Connessioni elettriche (Pin A)

4 ... 20 mA Pos (+)

Connessioni elettriche (Pin B)

4 ... 20 mA Neg (-)

Specifiche tecniche - Display

Alimentazione

230 V AC

Display

LED a 4 cifre

Rangi indicazione

0 ... 25,4 mm/s

Altezza delle cifre

20 mm

Protezione

parte frontale IP20

Dimensioni

96 x 48 x 64 mm

Condizioni ambientali

-10 ... +55 ºC / 0 ... +90 % H.r.

Montaggio

Cornice per il montaggio con viti, connessione mediante morsetti

Peso

ca. 250 g

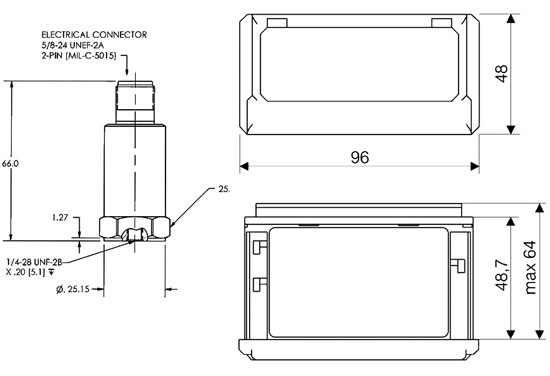

Qui può vedere il disegno tecnico del sensore da vibrazione e del display

Contenuto della spedizione
1 x sensore vibrazione PCB-M641B01, 1 x indicatore digitale N24, 1 x cavo di 3 m, 1 x piastra da montaggio M6 x 1,0, istruzioni

Valori limite ISO 10816 per la velocità della vibrazione
