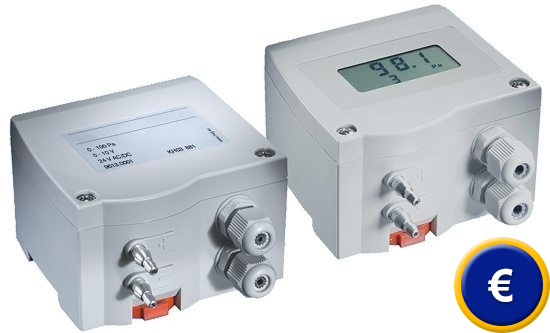

Trasduttore di pressione PT-LE
trasduttore di pressione lineare per la pressione differenziale / adatto per striscia di montaggio / con contatto di comando / selezione di uscita analogica / funzione del range di misurazione

Il trasduttore di pressione digitale serie PT-LE permette una conversione lineare di pressioni differenziali positive e negative con selezione dei segnali normalizzati che ha a disposizione da 0 a 20 mA, 4 a 20 mA e 0 a 10 V. La parte chiave del trasduttore di pressione è un trasduttore ad effetto  piezoresistivo. Campi tipici di applicazione sono i sistemi di ventilazione e climatizzazione. Il tipo di protezione IP 65 le permette un uso in ambienti industriali. L'azzeramento si effettua mediante un'entrata separata. L'uscita relè si attiva quando si supera la soglia previamente regolata. Può richiedere il trasduttore di pressione nella versione con display. Nel seguente link troverà altri modelli di trasduttori di pressione più adeguati alle sue necessità. Se ha qualche domanda da fare sul trasduttore di pressione, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo trasduttore di pressione e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Vedere / stampare le istruzioni
 del trasduttore di pressione PT-LE

- Per pressioni differenziali positive e negative
- Adatto per strisce di montaggio
- Selezione del range di misurazione e segnale
  di uscita

- Scarsa influenza della temperatura
- Tipo di protezione IP 65
- Con uscita relè

Specifiche tecniche

Range di misurazione (selezionabile)

100 / 250 / 500 / 1000 Pa o
250 / 500 / 1000 /2500 Pa

Incertezza della misura

≤ 60 Pa: ± (0,3 Pa + 0,5 % del valore finale)
>60 Pa: ± (0,3 Pa + 2 % del valore finale)

Uscita

0 ... 10 V (RL ≥ 50 kΩ)
0 ... 20 mA (RL ≤ 50 Ω)
4 ... 20 mA (RL ≤ 500 Ω)

Alimentazione

24 V AC/DC

Scarto dello zero assoluto / temperatura

0,1 % / K

Contatti di comando opzionali

1 relè inversore
max. 230 VAC, 6 A

Capacità di sovraccarica

12 volte il valore di misura in range di misurazione
≤ 20 kPa
4 volte il valore di misura in range di misurazione
≤ 30 kPa

Medio

aria e gas non aggressivi

pressione max. della installazione

10 kPa in range di misurazione ≤ 10 kPa in range di misurazione superiori a 10 kPa max. pressione nominale del sensore

Tempo di risposta del sensore

20 ms

Tempo di stabilizzazione

20; 30; 60; 120; 240; 480; 960 ms
1,95; 38,8 s

Temperatura operativa

+10 ...+60 ºC

Temperatura durante inattività

-10 ... +70 ºC

Potenza assorbita

ca. 1 VA

Connessione del cavo

2 x M12

Connettori

per tubo NW 6 mm

Tipo di protezione

IP 65

Contenuto della spedizione
1 x trasduttore di pressione PT-LE, istruzioni
