Trasformatori di misura
I trasformatori di misura sono necessari perché i misuratori elettronici possano rendere comprensibili le grandezze fisiche. I trasformatori di misura sono quelle parti di una catena di misura che trasformano una grandezza fisica in un segnale elettrico. Di solito queste grandezze, come per esempio la pressione, l'umidità dell'aria, la temperatura, il suono o la luce, vengono convertite attraverso i trasformatori di misura in un segnale normalizzato analogico (p.e. 0…10 V). Il vantaggio della trasformazione è la flessibilità, dato che molti trasformatori supportano la trasformazione di segnali normalizzati, quando si usano trasformatori di misura, l'unità di valutazione deve ricevere solo il range di misura, perché a partire da lì sono calcolati dal segnale elettrico le grandezze elettriche. È possibile inoltre inviare le grandezze di misura anche attraverso lunghe distanze senza quasi nessuna perdita se viene effettuata su determinati segnali normalizzati. Alcuni trasformatori di misura offrono anche una separazione galvanica tra il segnale di ingresso e quello di uscita. Troverà nella nostra gamma di prodotti trasformatori di misura per differenti grandezze. I segnali di uscita sono prefissati o possono essere selezionati, per esempio con l'aiuto di un commutatore. Alcuni trasformatori di misura si possono configurare attraverso il PC. Per ulteriori informazioni sui trasformatori di misura si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi trasformatori di misura e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Qui può selezionare i gruppi principali dei nostri trasformatori di misura. Sarà indirizzato direttamente ai trasformatori di misura corrispondenti:

Abbiamo un assortimento dei trasformatori di misura dei seguenti produttori

Le schede tecniche dei nostri trasformatori di misura le potrà trovare se visita i seguenti link:

Trasformatori ad anello

- Trasformatori di misura della serie PCE-LCTS
  (per installazione successiva, fino a 5000 A, per barre conduttrici)

Trasformatori a bobina

- Trasformatori di misura della serie PCE-LCTM
  (trasformatori per corrente alternata fino a 60 A, per barre conduttrici, uscita 1 A o 5 A)

Trasformatori per montaggio su cavi e tubi vuoti

- Trasformatori di misura della serie PCE-LCTR
  (trasformatori per condutture rotonde, fino a 600 A, uscita 1 A o 5 A)

Trasformatori per montaggio su barre conduttrici

- Trasformatori di misura della serie PCE-LCTB45
  (trasformatori per barre conduttrici e cavi fino a 400 A, dimensioni compatte)

- Trasformatori di misura della serie PCE-LCTB50
  (trasformatori per barre conduttrici con differenti dimensioni, fino a 600 A)

- Trasformatori di misura della serie PCE-LCTB62
  (trasformatori fino a 800 A, per barre conduttrici di differenti dimensioni, anche per cavi)

- Trasformatori di misura della serie PCE-LCTB74
  (trasformatori fino a 1000 A, uscita secondaria 1 A o 5 A, per barre conduttrici e cavi)

- Trasformatori di misura della serie PCE-LCTB86
  (trasformatori fino a 1250 A AC, uscita secondaria 1 A o 5 A, per cavi e barre conduttrici)

- Trasformatori di misura della serie PCE-LCTB100
  (trasformatori per grandi barre conduttrici, fino ad un massimo di 3200 A, uscita secondaria 1 A o 5 A)

- Trasformatori di misura della serie PCE-LCTB104
  (trasformatori per differenti barre conduttrici e cavi, fino a massimo 2000 A)

- Trasformatori di misura della serie PCE-LCTB140
  (trasformatori fino a 5000 A, per barre conduttrici e cavi, differenti dimensioni)

- Trasformatori di misura della serie PCE-LCTB225
  (trasformatori per grandi barre conduttrici, fino a 7500 A AC, uscita 1 A o 5 A)

Inoltre, i trasformatori di misura non si utilizzano solo per misurare le correnti.

I trasformatori di misura assumono uno dei compiti più importanti nella tecnologia di regolazione e controllo trasformando le grandezze in un segnale elettrico. In questo modo, grazie al trasformatore di misura, la grandezza fisica è registrabile attraverso un altro elemento della catena di misura. I trasformatori di misura più frequenti sono quelli che si usano per misurare temperatura e giri. Ma anche i trasformatori di misura per gas, suono ed intensità luminosa godono di crescente popolarità. I trasformatori di misura normalmente trasformano le differenti grandezze fisiche in segnali elettrici normalizzati. Questi segnali normalizzati possono essere: 0... 20 mA, 4... 20 mA o 0 ...10 V. I segnali normalizzati hanno il vantaggio che sono emessi attraverso il trasformatore di misura e possono essere inviati anche attraverso lunghe distanze. Il segnale normalizzato a 4... 20 mA ha inoltre il vantaggio di poter vedere immediatamente se qualcosa funziona male quando il trasformatore di misura emette una corrente sotto 4 mA. I segnali di uscita solitamente sono programmati in fabbrica, però in alcuni trasformatori di misura possono essere riprogrammati dall'utente attraverso un DIP switch o un software. Oltre alle uscite analogiche, alcuni trasformatori di misura possiedono anche schermi ed uscite di allarme che facilitano l'utilizzo. Gli ingressi e le uscite dei trasformatori di misura hanno una separazione galvanica per fare in modo che nessun segnale elettrico dell'ingresso sia connesso con l'uscita.

Di seguito potrà trovare trasformatori di misura secondo la loro grandezza di misura:

Per entrare in un'altra categoria, clicchi sull'immagine.

I trasformatori di misura sono oggi giorno indispensabili nei sistemi di automatizzazione e controllo. Al momento di registrare o usare grandezze fisiche per il controllo di un processo, è necessario usare un trasformatore di misura. La ragione consiste nel fatto che oggi è necessario registrare un grande numero di misure. Oltre alle grandezze di misura più note come la temperatura o pressione, molte volte è necessario registrare altri parametri come la concentrazione dei gas o il flusso. Affinché l'elettronica possa ricevere un segnale leggibile, è necessario che il trasformatore di misura converta la grandezza fisica in un segnale elettrico. Per avere flessibilità, l'industria ha determinato segnali normalizzati che possono essere letti da molti misuratori.

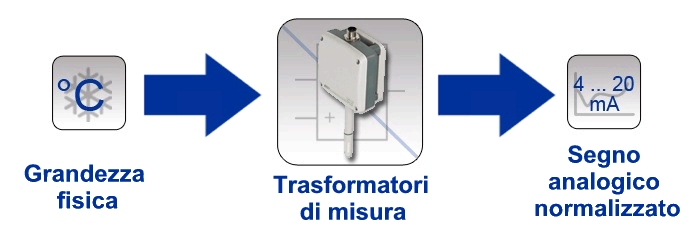

Qui si può vedere la funzione di un trasformatori di misura:

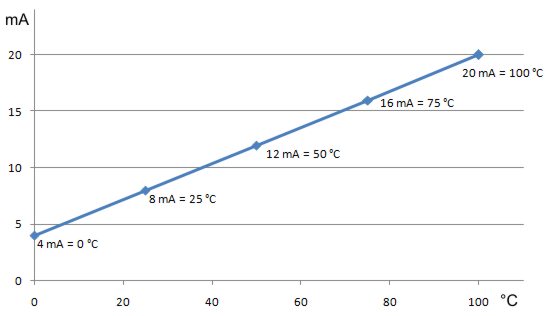

L'uso di un segnale normalizzato analogico consente, nella stesso ingresso analogico di un indicatore digitale, di collegare trasformatori di misura di qualsiasi grandezza. L'indicatore digitale deve essere solo scalato. Questo vuol dire che gli si deve indicare quale valore estrae il trasformatore di misura come grandezza elettrica corrispondente al valore della grandezza fisica. La seguente immagine mostra l'assegnazione di un segnale di uscita 4-20 mA a un range di temperatura di 0 - 100 ºC:

Alcuni trasformatori di misura supportano una scala flessibile. Questo consente all'operatore di regolare il range di misura desiderato secondo le sue necessità. Il segnale normalizzato 4-20 mA ha altri vantaggi, oltre al suo uso flessibile, da un lato, i cavi che collegano uno strumento all'altro possono essere molto lunghi, inoltre è possibile aggiungere differenti unità di analisi allo stesso circuito, cosa che consente di usare il segnale di corrente che procede dal trasformatore di misura in differenti luoghi. Dato che il valore di misura più basso lascia fluire ancora corrente, può usare i rimanenti 4 mA per alimentare i sensori. D'altro lato, correnti sotto i 4 mA indicano che succede qualcosa con le unità di analisi. Per poter leggere direttamente il valore di misura in loco, alcuni trasformatori di misura sono dotati di un display. Altri modelli possiedono un relè che fa contatto quando vengono superati i valori limite.
