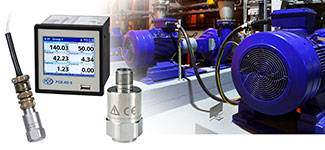

Sensori di vibrazioni
I sensori di vibrazioni servono a registrare l'accelerazione, la velocità e lo spostamento. Molti di questi sensori di vibrazioni vengono utilizzati in applicazioni industriali o in laboratorio, onde per cui è necessaria una certa flessibilità in base al tipo di misura o alle condizioni ambientali  .
Per soddisfare tali requisiti i sensori di vibrazioni coprono una vasta gamma di frequenza e ampi range di misura. Il design e la classe di protezione sono determinanti per ottenere misure costanti e precise. In certi casi i sensori devono sopportare condizioni estreme di alte temperature o devono essere installati in zone protette. PCE Instruments offre soluzioni anche per queste circostanze.
La gamma di accessori dei sensori di vibrazioni include amplificatori, cavi e adattatori. Ogni sensore viene calibrato in fabbrica, ma è possibile inviare i dispositivi a PCE per la loro ricalibrazione. Gli operatori che utilizzano un numero considerevole di sensori, possono richiedere un calibratore per la calibrazione dei sensori sul campo.
| |
Display per sensori di vibrazioni |
|
Accessori per sensori di vibrazioni |
|
È possibile misurare con assoluta precisione e affidabilità le vibrazioni dei motori, degli ingranaggi, delle pompe e delle attrezzature meccaniche. Il punto di misura svolge un ruolo molto importante nella precisione del sensore di vibrazioni. Prima di installare il sensore, è possibile utilizzare uno strumento portatile per rilevare il punto che genera il segnale più forte. Per ulteriori informazioni sui sensori di vibrazioni si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi sensori di vibrazioni e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.
Qui di seguito potrà trovare un elenco dei sensori di vibrazioni: |
| |
Sensori di vibrazioni con uscita di tensione (Standard IEPE) |
Modello / Scheda tecnica |
Immagine |
Sensibilità |
Frequenza |
Range |
Connessione |
Shop |
PCE-AC06G
|
|
10000 mV/g |
0,08 ... 260 Hz |
±0,6 g |
UNF 10-32 |
|
PCE-AC1G
|
|
10000 mV/g |
0,1 ... 500 Hz |
±1 g |
M12x1 |
|
PCE-AC5G
|
|
1000 mV/g |
0,2 ... 1000 Hz |
±5 g |
M5
(laterale) |
|
PCE-AC10G
|
|
500 mV/g |
0,3 ... 1000 Hz |
±10 g |
M12x1 |
|
PCE-AC50GLF
|
|
100 mV/g |
0,5 ... 5000 Hz |
±50 g |
UNF 10-32 |
|
PCE-AC50GHF
|
|
100 mV/g |
1 ... 10000 Hz |
±50 g |
M6 |
|
PCE-AC60G
|
|
100 mV/g |
0,2 ... 22000 Hz |
±60 g |
UNF 10-32 |
|
PCE-AC500G
|
|
10 mV/g |
0,65 ... 23000 Hz |
±500 g |
UNF 10-32 |
|
PCE-AC600G
|
|
10 mV/g |
0,12 ... 26000 Hz |
±600 g |
TNC |
|
| |
Sensori di vibrazioni triassiali (Standard IEPE) |
Modello / Scheda tecnica |
Immagine |
Sensibilità |
Frequenza |
Range |
Connessione |
Shop |
PCE-AC12G3D
|
|
500 mV/g |
0,07 ... 6000 Hz |
±12 g |
Binder 71 |
|
PCE-AC60G3D
|
|
100 mV/g |
0,1 ... 10000 Hz |
±60 g |
1/4-28 UNF |
|
PCE-AC500G3D
|
|
50 mV/g |
1 ... 3000 Hz |
±500 g |
M5 per asse |
|
PCE-AC600G3D
|
|
10 mV/g |
0,1 ... 20000 Hz |
±600 g |
1/4-28 UNF |
|
| |
Sensori di vibrazioni con segnale di uscita normalizzato (4 ... 20 mA) |
Modello / Scheda tecnica |
Immagine |
Sensibilità |
Frequenza |
Range |
Connessione |
Shop |
PCE-AC420-D
|
|
- |
5 ... 2000 Hz |
0,01 ... 20 g |
- |
|
PCE-AC420-WP
|
|
- |
5 ... 2000 Hz |
0,01 ... 20 mm/s (RMS) |
- |
|
PCE-AC420-LF
|
|
- |
5 ... 2000 Hz |
0,01 ... 20 mm/s (RMS) |
- |
|
PCE-AC420-EX
|
|
- |
5 ... 2000 Hz |
0,01 ... 20 mm/s (RMS) |
- |
|
PCE-AC420-215
|
|
- |
1,5 ... 1000 Hz |
20 mm/s (RMS) |
Binder 713 |
|
PCE-AC420-415
|
|
- |
1,5 ... 1000 Hz |
40 mm/s (RMS) |
Binder 713 |
|
PCE-AC420-210
|
|
- |
10 ... 1000 Hz |
20 mm/s (RMS) |
Binder 713 |
|
PCE-AC420-410
|
|
- |
10 ... 1000 Hz |
40 mm/s (RMS) |
Binder 713 |
|
PCE-AC420-1610
|
|
- |
10 ... 1000 Hz |
16 mm/s
(RMS) |
M12 |
|
PCE-AC420-161
|
|
- |
1 ... 1000 Hz |
16 mm/s
(RMS) |
M12 |
|
PCE-AC420-1610-A
|
|
- |
10 ... 1000 Hz |
16 mm/s
(RMS) |
M12 |
|
PCE-AC420-161-A
|
|
- |
1 ... 1000 Hz |
16 mm/s
(RMS) |
M12 |
|
| |
Sensori di vibrazioni per zone EX |
Modello / Scheda tecnica |
Immagine |
Sensibilità |
Frequenza |
Range |
Connessione |
Shop |
PCE-AC55G-EX
|
|
100 mV/g |
0,13 ... 22000 Hz |
±55 g |
M12 |
|
PCE-AC420-215-EX
|
|
- |
1,5 ... 1000 Hz |
20 mm/s |
- |
|
PCE-AC420-415-EX
|
|
- |
1,5 ... 1000 Hz |
40 mm/s |
- |
|
PCE-AC420-210-EX
|
|
- |
10 ... 1000 Hz |
20 mm/s |
- |
|
PCE-AC420-410-EX
|
|
- |
10 ... 1000 Hz |
40 mm/s |
- |
|
| |
Sensori di vibrazioni (Wireless) |
Modello / Scheda tecnica |
Immagine |
Sensibilità |
Frequenza |
Range |
Connessione |
Shop |
PCE-VMS 504
|
|
100 mV/g |
0,13 ... 22000 Hz |
±55 g |
M12 |
|
| |
Calibratori per i sensori di vibrazioni |
Modello / Scheda tecnica |
Immagine |
Massa del sensore |
Frequenza |
Ampiezza |
Connessione |
Shop |
PCE-VC 20
|
|
Fino a 600 g |
159,2 Hz |
10 m/s²
10 mm/s
10 µm |
M5 IG |
|
PCE-VC 21
|
|
A seconda della frequenza fino a 500 g |
15,92 / 40 / 80 /
159,2 / 320 / 640 /
1280 Hz (regolabile) |
1 - 20 m/s²
1 - 20 mm/s
1 - 20 µm |
M5 IG |
|
|
I sensori di vibrazioni convertono lo spostamento in un segnale elettrico. Ne esistono tre tipi: capacitivi, elettrodinamici e piezoelettrici. Quest'ultimo è molto nelle applicazioni di controllo di edifici e macchinari. I sensori di vibrazioni piezoelettrici si distinguono tra sistemi di compressione, flessione e taglio, anche se la funzione di base è uguale in tutti i sistemi.
Si può anche considerare come un sistema molla-massa. Si unisce meccanicamente una massa sismica alla struttura di un sensore tramite piezoceramica. Quando il sensore si attiva, la massa sismica deforma la piezoceramica. In base alla seconda legge di Newton, la forza è il prodotto di massa e accelerazione, per cui anche il carico è proporzionale all'accelerazione. Con i sensori di vibrazioni non si misura solo l'accelerazione, ma è possibile calcolare anche la velocità e lo spostamento.
I sensori di vibrazioni vengono utilizzati ad esempio per rilevare le vibrazioni degli edifici o per il controllo dei macchinari e degli impianti industriali. |
Altri modelli di sensori di vibrazioni |
- Sensori di vibrazioni PCE-VS1x
(monitoraggio dei valori limite, allarmi colorati, relè) |
  |
- Sensori di vibrazioni della serie PCE-PVS
(controllo della velocità delle vibrazioni, uscita 4-20 mA, MIL-C-5015, frequenza: 3 ... 1500 Hz) |
 |
- Sensori di vibrazioni PCE-VMS 100
(valori limite regolabili, unità di misura in mm/s o Inch/s, uscita relè) |
 |
- Sensori di vibrazioni PCB-686B01
(trasduttori con un valore di allarme da 4,5 a 90,0 mm / s, senza necessità di programmazione, regolabili) |
  |
- Sensori di vibrazioni PCB-M641B01
(trasduttori di vibrazioni con display, soglia di allarme prestabilita 4,5 mm/s) |
 |
- Sensori di vibrazioni PCB-M641B01-2
(trasduttori di vibrazioni con display, soglia di allarme prestabilita, 0... 25,4 mm/s) |
 |
- Sensori di vibrazioni portatili
(trasduttori per la misura delle vibrazioni, analisi delle vibrazione dei macchinari) |
 |
|
|
