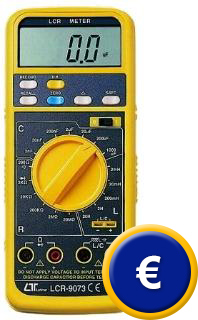

Capacimetro
LCR-9073
con interfaccia RS-232
e software
|
|
Nel web potrà trovare, tra tutti gli altri
strumenti di misura, anche il capacimetro
9073, che le garantirà misurazioni precise di resistenze, di
condensatori e di bobine smontate a parte.
Questo capacimetro consta anche della funzione di
prova di diodi e controllo di passo. Con l'aiuto dell'interfaccia RS-232 potrà trasmettere i valori di misura online ad un PC o ad un portatile.
Nello stesso tempo sarà in grado, grazie ad una determinata
funzione di cui è dotato questo stru-mento, di recuperare i valori
massimo e minimo di una misurazione premendo semplicemente un pul-sante
nella tastiera del proprio capacimetro.
Lo strumento possiede, inoltre, un tasto di azzeramento, per
evitare l'impedenza parassita (p.e. per evitare
maggiori errori attraverso l'uso delle pinze) ed un tasto per verificare la precisione dei componenti da
misurare secondo quanto stabilito. Se clicca
qui, potrà vedere e scegliere altri modelli di capacimetro
attualmente presenti nel nostra web, al fine di poter
individuare lo strumento maggiormente idoneo alle sue esigenze di
lavoro. Può disporre anche di un altro modello di capacimetro, con il quale
potra misurare speciale per induttività,
capacità e resistenza,
misuratore portatile di impedenza AC/ DC), e che
può vedere
qui.
Nel seguente link accederà ad una visione generale dove potrà trovare qualunque strumento di misura. |
|
Caratteristiche
principali del capacimetro:
- Interfaccia RS-232 per trasmettere i
valori
di
misurazione a un PC o
a un portatile
- Display LCD da 3½ posizioni
- Selezione di campo manuale o automatica
- Mantenimento dei dati (Data Hold)
- Include software,
cavo interfaccia RS-232
cavo verifica, batteria e
manuale
- Consta della marca CE
L: Induttività (inductive)
C: Capacità (capacity)
R: Resistenza (resistor) |
|
|
Specifiche tecniche |
|
Campi / Funzioni di
misura |
Induttività (L)
2 / 20 / 200 mH 2 / 20 H |
Capacità
(C)
2 / 20 / 200 nF 2 / 20 / 200 / 1000 μF |
Resistenza
(R)
200 Ω 2 / 20 / 200 / 2000 kΩ 20 MΩ
|
|
Precisione |
Induttività
±2 % +2
dgts (fino
a 200 mH), ±5 % +1 dgt |
Capacità
±2 % +2 digt (fino a 200 µF), ±3 % +2 dgts |
Resistenza
±0,8 % + 1
dgt (fino a 2000 kΩ), ±1,5 % + 2 dgts |
| Risoluzione |
Induttività
1 / 10 / 100 µH 1/ 10 mH |
Capacità
1 / 10 / 100 pF 0,001 / 0,01 / 0,1 / 1 µF |
Resistenza
0,1 / 1 / 10 / 100 Ω 1 / 10 kΩ |
|
Quota di misurazione |
0,5 s |
|
Azzeramento |
con tastiera |
| Frequenze
di prova |
Induttività: 250 Hz
Capacità: 250 / 50 / 5
Hz |
|
Prova di diodi |
bene o difettosi / poca o nessuna induttività |
|
Avviso di passo / Tono |
se è sotto i 10
Ω (in un campo di misura fino
a 200
Ω) |
|
Verifica della precisione dei componenti |
precisione
dei componenti regolabile (0,1/ 0,25/
0,5/ 1/ 5/ 10/ 20/ 30 %) (L, C, R); se la precisione si trova entro lo
stabilito viene emesso un tono in forma di fischio |
| Memoria |
valori massimo e
minimo |
| Interfaccia
dati |
RS-232 di serie |
|
Software |
in inglese, per
effettuare la trasmissione dati, vengono mostrati
in forma analogica, digitale, in tabella o in grafici e si possono
esportare ad altri programmi |
| Indicatore |
display LCD de 67 x 27 mm |
|
Alimentazione |
batteria
da 9 V |
|
Dimensioni |
204 x 90 x 36 mm |
| Peso |
340 g |
|
Software per il capacimetro 9073
- Esempio di una misurazione di capacità con
il capacimetro 9073, un condensatore di
100nF e il software
della spedizione in un PC. |
 |
|
Contenuto
della spedizione
1 capacimetro 9073,
1 cavo di verifica, 1 cavo interfaccia RS-232, 1 software,
1 batteria e istruzioni |
 |
 |
|
