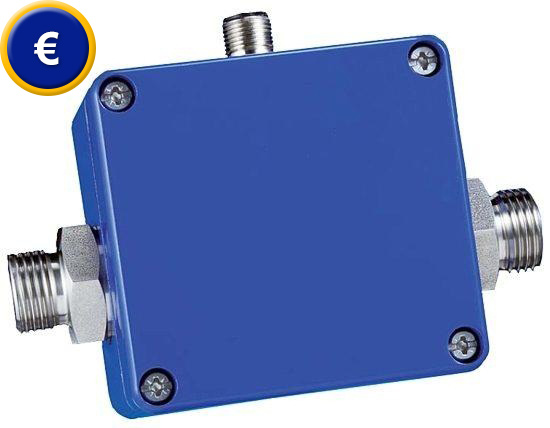

Flussimetro
elettromagnetico PCE-VMI |
|||
|
Grazie alla sua compatta costruzione, il flussimetro elettromagnetico si può usare nella costruzione di macchinari e impianti. Il flussimetro elettromagnetico si può usare dove non si possono usare altri flussimetri a causa della sporcizia, come per esempio i flussimetri con parti mobili. Serve per la misura continua del flusso o per la dosificazione di liquidi elettricamente conduttori con una conduttività minima di 50 μS/cm. Il flussimetro elettromagnetico funziona secondo il principio di induzione magnetica: il tubo per la misura si trova in un campo magnetico. Se un mezzo conduttore fluisce attraverso il tubo per la misura in forma perpendicolare al campo magnetico, si induce una tensione al mezzo che è proporzionale alla velocità media del flusso, captata da due elettrodi. Come uscita di segnale si emette un segnale di frequenza proporzionale al flusso. Per ulteriori informazioni sul flussimetro elettromagnetico PCE-VMI si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi flussimetri e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|||
       |
|||
|
|
|||
|
|
||
| Specifiche tecniche | |||
| Tipo | VMI 7 | VMI 10 | VMI 20 |
| Range di misura | 1 ... 20 l/min |
2 ... 40 l/min |
10 ... 180 l/min |
| Precisione | ±2 % del valore di misura | ±1 % del valore di misura | ±2 % del valore di misura |
| Invio del segnale a partire da |
ca. 0,5 l/min |
ca. 1 l/min |
ca. 5 l/min |
| Riproducibilità |
2 % |
1 % |
2 % |
| Conduttività del mezzo |
Acqua ed altri
liquidi conduttivi / 50 µS/cm |
||
| Temperatura del mezzo |
max. 75 ºC |
||
| Temperatura ambientale |
5 ... 70 ºC |
||
| Pressione nominale |
PN 16 |
||
| Diametro nominale |
DN 7 |
DN 10 |
DN 20 |
| Tipo di connessione | G 1/2"-ISO 228 esterna |
G 1/2" -ISO 228 esterna |
G 1"-ISO 228 esterna |
| Indicazione del flusso |
LED verde, lampeggia in modo proporzionale al flusso |
||
| Segnali di uscita | |||
| Frequenza di ripetizione degli impulsi | 855 impulsi/l |
855 impulsi/l |
200 impulsi/l |
| Risoluzione | 1,2 ml/impulso | 1,2 ml/impulso | 5 ml/impulso |
| Forme d'onda | Segnale rettangolare NPN collettore aperto, ciclo di lavoro 50:50 |
Segnale rettangolare NPN collettore aperto, ciclo di lavoro 50:50 |
Segnale rettangolare NPN collettore aperto, ciclo di lavoro 50:50 |
| Intensità del segnale | max. 20 mA, corrente limitata |
max. 20 mA, corrente limitata |
max. 20 mA, corrente limitata |
| Tensione Pull-up massima |
30 VDC |
30 VDC |
30 VDC |
|
Opzionale: Uscita 4 ... 20 mA analogica (con costo addizionale) |
|||
| Specifiche generali | |||
| Tempo di risposta |
<500 ms |
||
| Connessione elettrica | connettore M12x1 | ||
| Alimentazione | 24 VDC ±10 % | ||
| Corrente di ingresso | massimo 80 m | ||
| Contromisure | resistente a sovratensioni (fino a 30 V) e protetto contro la inversione di polarità (fino a -30 V) | ||
| Tipo di protezione | IP 65 | ||

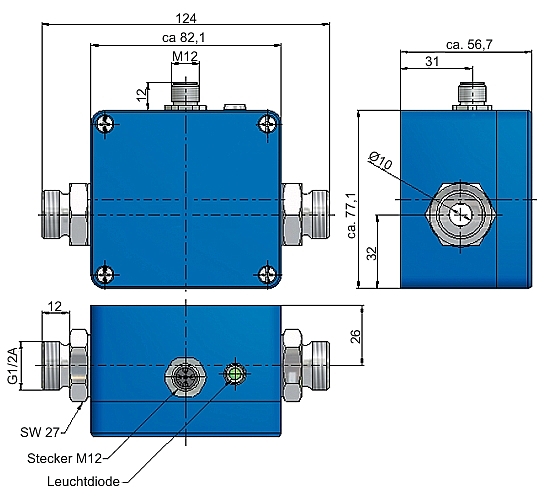

| Dimensioni del flussimetro elettromagnetico VMI 7 e VMI 10 | |||
|
|
|||

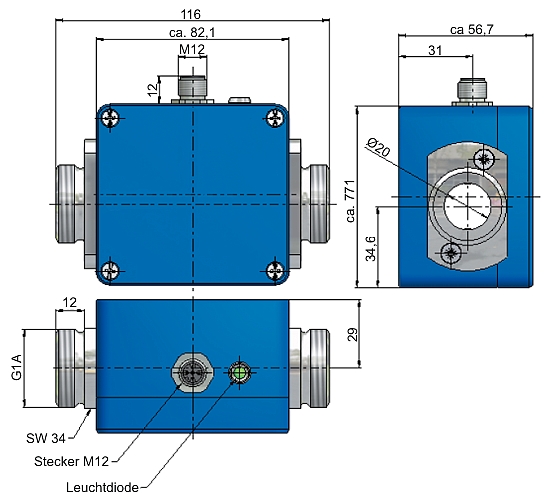

| Dimensioni del flussimetro elettromagnetico VMI 20 | |||
|
|
|||
|
Contenuto della spedizione 1 x flussimetro elettromagnetico PCE-VMI, manuale di istruzioni |
|||
| Accessori opzionali | |||
|
-
Certificato di calibratura di fabbrica |
|
||
|
|
|
||
|
