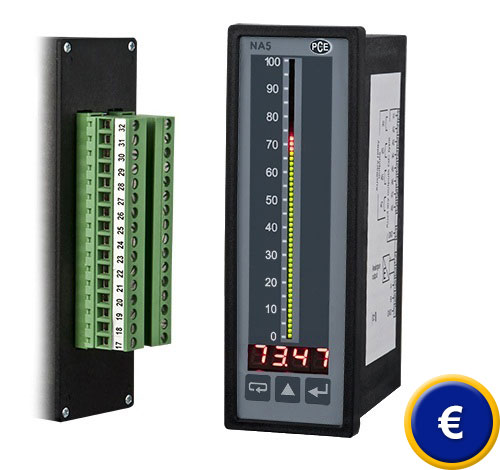

Indicatore digitale con grafico a barre PCE-NA 5
indicatore a barra multicolore / alimentazione del sensore / indicatore a barra di 55 posizioni indicatore da 4 digit e 7 segmenti / 4 relè di allarme / uscita RS-484

L'indicatore digitale con grafico a barre PCE-NA 5 dispone di un indicatore a barra di 55 posizioni che si può programmare liberamente. Oltre all'indicatore a barra, questo strumento dispone di un visualizzatore digitale che indica il valore in numeri. Questo Indicatore digitale con grafico a barre può processare differenti segnali di ingresso. Oltre all'ingresso di segnali normalizzati, ha anche la possibilità di collegare Pt100, Pt500, Pt1000, termocoppie (J, K, T, etc.), tensioni fino a 600V, corrente fino a 5 A e resistenze fino a 10 kΩ. L'unità di misura fissa con indicatore digitale con grafico a barre è dotata con 4 relè di allarme. Attraverso questi relè può per esempio spegnere un controllatore di una pompa e attivare differenti unità di allarme. L'indicatore digitale con grafico a barre è dotato anche di differenti uscite OpenCollector. Attraverso l'uscita analogica per segnali normalizzati può collegare un sistema di visualizzazione per tenere documentato tutti i valori di misura. Dato che l'indicatore digitale con grafico a barre PCE-NA 5 dispone di una interfaccia RS-485 che può collegare a un Modbus, è possibile usare i valori di misura in qualsiasi punto del Modbus. L'indicatore digitale con grafico a barre PCE-NA 5 si monta normalmente su pannello, e si può proteggere mediante un codice PIN a 4 cifre. Troverà una visione generale dei nostri indicatori a barra digitali qui. Se ha qualche domanda da fare sull'indicatore digitale con grafico a barre, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo indicatore digitale con grafico a barre e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Vedere / stampare le istruzioni dell'indicatore digitale con grafico a barre PCE-NA 5

- Indicatore digitale con grafico a barre
- Indicatore a 4 cifre e 7 segmenti
- Uscita analogica

- 4 uscita di allarme
- Alimentazione del sensore di 24 V
- Interfaccia RS-485

Specifiche tecniche

Ingresso

Tipo

Range di misura

Pt100

-200 ... 850 ºC

Pt500

-200 ... 850 ºC

Pt1000

-200 ... 850 ºC

J (Fe-CuNi)

-100 ... 1100 ºC

N (NiCr-NiAl)

-100 ... 1370 ºC

N (NiCrSi-NiSi)

-100 ... 1370 ºC

E (NiCr-CuNi)

-100 ... 850 ºC

R (PtRh13-Pt)

0 ... 1760 ºC

S (PtRh10-Pt)

0 ... 1760 ºC

S (PtRh10-Pt)

-50 ... 400 ºC

Resistenza

0 Ω  ... 10 kΩ

Tensione

±300 mV
±0 ... 600 V

Correnti

±40 mA
±5 A

Uscita analogica

separazione galvanica
0/4 ... 20 mA (RL≤500 Ω)
0 ... 10 V (RL≥500 Ω)
Tempo di risposta 100 ms

Uscita relé (4 pezzi)

max. 250 AC V / 150 DC
max. 5 A (250 AC V / 30 DC V)
max. 1250 VA / 150 W

Uscita digitale

RS-485

Alimentazione del sensore

24 V DC, max. 30 mA

Display numerico

LED a 4 cifre da 7 segmenti

Range di indicazione

-1999 ... 9999

Unità di misura

selezione tra 56 unità disponibili

Indicatore digitale con grafico a barre

88 mm / 55 segmenti

Risoluzione dell'indicatore digitale con grafico a barre

programmabile

Precisione dell'indicatore digitale con grafico a barre

±0,5 segmenti

Condizioni operative

Funzionamento: -10 ... 55 ºC / <95% U.R.
Stoccaggio: -25 ... 70 ºC / senza condensazione

Dimensioni

48 x 144 x 100 mm

Dimensioni per installazione su pannello

44 x 137 mm

Tensione di alimentazione

85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40 V AC (45 ... 65 Hz) o DC

Potenza assorbita

<12 VA

Tipo di protezione

Frontale IP 50

Peso

<400 g

Montaggio

Clip di montaggio con viti, connessione mediante morsetti

Struttura

Plastica robusta

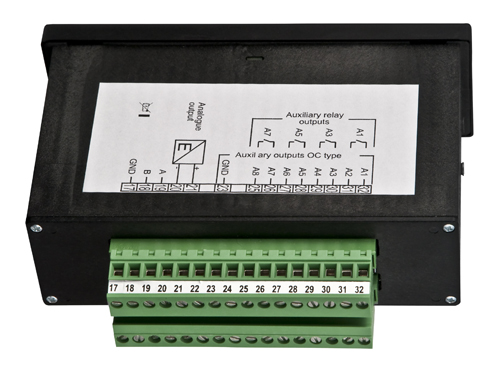

Qui può vedere le connessioni dell'indicatore digitale con grafico a barre PCE-NA 5

Contenuto della spedizione
1 x Indicatore digitale con grafico a barre PCE-NA 5, materiale per attacco, istruzioni

Versioni disponibili dell'indicatore digitale con grafico a barre PCE-NA 5

PCE-NA 5-1

Alimentazione 85 ... 253 V AC/DC

PCE-NA 5-2

Alimentazione 85 ... 253 V AC/DC, uscita analogica 4-20 mA, interfaccia RS-485

PCE-NA 5-3

Alimentazione 20 ... 40 V AC/DC

PCE-NA 5-4

Alimentazione 20 ... 40 V AC/DC, uscita analogica 4-20 mA, interfaccia RS-485
