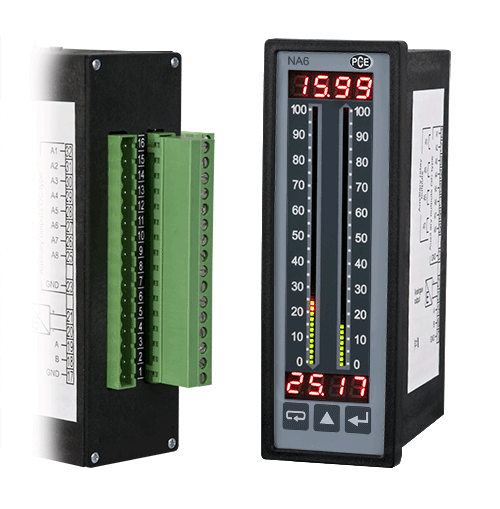

Indicatore digitale con grafico a barre PCE-NA 6
indicatore digitale con grafico a barre a 2 canali / ingresso universale / indicatore digitale con grafico a barre da 55 posizioni / indicatore a 4 cifre e 7 segmenti / 4 relè di allarme / uscita RS-484

L'indicatore digitale con grafico a barre PCE-NA 6 è stato pensato per indicare 2 valori di misura allo stesso tempo. Ciò gli permette per esempio di mostrare nell'indicatore digitale con grafico a barre i valori di temperatura e umidità dell'aria. È un grande vantaggio soprattutto nel controllo dei sistemi di climatizzazione. L'indicatore digitale con grafico a barre dispone di entrate universali che permette di collegare all'indicatore digitale con grafico a barre segnali normalizzati, termoelementi o termometri di resistenza. L'indicatore digitale con grafico a barre di 55 posizioni lo può scalare liberamente, e lo può programmare, allo stesso modo dell'indicazione di 4 cifre e 7 segmenti, attraverso il display. La funzione di programmazione dell'indicatore digitale con grafico a barre la può proteggere da ogni manipolazione indebita con un codice PIN di 4 cifre. L'indicatore digitale con grafico a barre PCE-NA 6 dispone, allo stesso modo della versione inferiore PCE-NA 5, di 4 relè di allarme, che possono commutare con differenti valori limite. Grandezze particolarmente critiche possono essere inviate a un sistema di visualizzazione attraverso l'uscita analogica integrata. L'indicatore digitale con grafico a barre dispone di una interfaccia RS-485 che include il protocollo Modus. Così avrà a disposizione i valori di misura in tutto il sistema. Troverà una visione generale dei nostri indicatori a barra digitale qui. Se ha qualche domanda da fare sull'indicatore digitale con grafico a barre, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo indicatore digitale con grafico a barre e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Vedere / stampare le istruzioni dell'indicatore digitale con grafico a barre PCE-NA 6

 - 2 indicatore digitale con grafico a barre da 55
   posizioni ciascuna
 - Indicatore a 4 cifre e 7 segmenti
 - Uscita analogica

 - 4 uscita di allarme
 - Alimentazione del sensore di 24 V
 - Interfaccia RS-485

Specifiche tecniche

Ingresso

Range di misura

Pt100

-200 ... 850 ºC

Pt500

-200 ... 850 ºC

Pt1000

-200 ... 850 ºC

J (Fe-CuNi)

-100 ... 1100 ºC

N (NiCr-NiAl)

-100 ... 1370 ºC

N (NiCrSi-NiSi)

-100 ... 1370 ºC

E (NiCr-CuNi)

-100 ... 850 ºC

R (PtRh13-Pt)

0 ... 1760 ºC

S (PtRh10-Pt)

0 ... 1760 ºC

S (PtRh10-Pt)

-50 ... 400 ºC

Resistenza

0 Ω ... 10 kΩ

Tensione

±300 mV
±0 ... 600 V

Correnti

±40 mA
±5 A

Uscita analogica

Separazione galvanica
0/4 ... 20 mA (R_L≤500 Ω)
0 ... 10 V (R_L≥500 Ω)
Tempo di risposta 100 ms

Uscita relé (4 pezzi)

max. 250V AC / 150 DC
max. 5 A (250V AC / 30V DC)
max. 1250 VA / 150 W

Uscita digitale

RS-485

Alimentazione del sensore

24V DC, max. 30 mA

Display numerico

LED da 4 cifre da 7 segmenti

Range di indicazione

-1999 ... 9999

Unità di misura

Selezione tra 56 unità di misura disponibili

Indicatore digitale con grafico a barre

2 x 88 mm / 2 x 55 segmenti

Risoluzione dell'indicatore digitale con grafico a barre

Programmabile

Precisione dell'indicatore digitale con grafico a barre

±0,5 segmenti

Condizioni operative

Funzionamento: -10 ... 55 ºC / <95% U.R.
Stoccaggio: -25 ... 70 ºC / senza condensa

Dimensioni

48 x 144 x 100 mm

Dimensioni per installazione su pannello

44 x 137 mm

Tensione di alimentazione

85 ... 253V AC (45 ... 65 Hz) o DC
20 ... 40V AC (45 ... 65 Hz) o DC

Potenza assorbita

<12 VA

Tipo di protezione

Frontale IP 50

Peso

<400 g

Montaggio

Clip di montaggio con viti, connessione mediante morsetti

Struttura

Plastica robusta

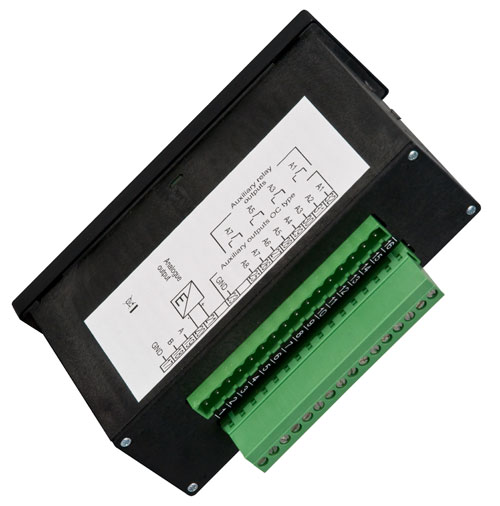

Qui può vedere le connessioni dell'indicatore digitale con grafico a barre PCE-NA 6

Contenuto della spedizione
1 x Indicatore digitale con grafico a barre PCE-NA 6, Materiale di fissaggio, Set di unità adesive, istruzioni

Versioni disponibili dell'indicatore digitale con grafico a barre

PCE-NA 6-1

Alimentazione 85 ... 253 V AC/DC

PCE-NA 6-2

Alimentazione 85 ... 253 V AC/DC, uscita analogica 4-20 mA, interfaccia RS-485

PCE-NA 6-3

Alimentazione 20 ... 40 V AC/DC

PCE-NA 6-4

Alimentazione 20 ... 40 V AC/DC, uscita analogica 4-20 mA, interfaccia RS-485
